项目二十三 电位器调节灯光亮度

1.实验说明

在前面课程中，学习了利用代码调节LED模块上LED亮度的方法。学习利用可调电位器读取模拟值的方法。两个组合，利用可调电位器读取到的模拟值控制LED的亮度。设计代码时，模拟值的范围是0-1023；LED的亮度是由PWM值控制，范围为0-255。在这里，就需要用到映射功能，将0-1023数值映射到0-255。

设置成功后，通过旋转电位器，控制模块上LED的亮度。

2.实验器材

• keyes brick LED模块*1

• keyes brick 可调电位器模块*1

• keyes UNO R3开发板*1

• 传感器扩展板*1

• 3P 双头XH2.54连接线*2

• USB线*1

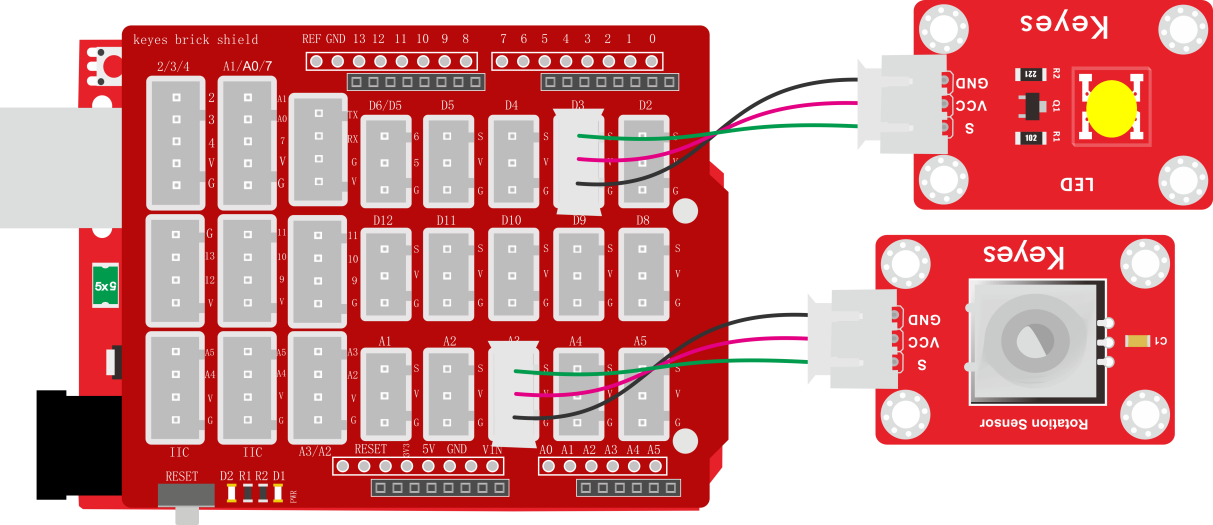

3.接线图

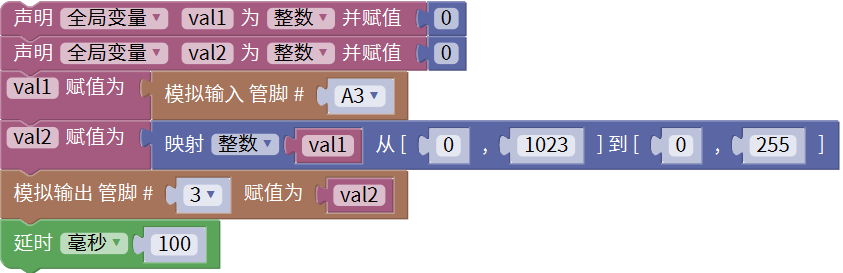

4.测试代码

5.代码说明

1. 在实验中，在单元内，找到以下元件。

2. 实验中，主要新增的知识点就是映射功能将val1从范围0-1023映射到0-255，并赋值给val2。

6.测试结果

上传测试代码成功，上电后，旋转模块上电位器，就可以调节LED模块上的LED的亮度。
