项目二十一 LM35温度传感器测试环境温度

项目二十一 LM35温度传感器测试环境温度#

1.实验说明#

在这个套件中，有一个keyes brick LM35温度传感器，它主要采用LM35DZ传感器元件。该元件的输出电压与摄氏温标呈线性关系，转换公式如式，0时输出为0V，每升高1℃，输出电压增加10mV。

实验中，我们利用这个传感器测试当前环境中温度的大小；并且，我们在串口监视器上显示测试结果。

2.实验器材#

  • keyes brick LM35温度传感器*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P 双头XH2.54连接线*1

  • USB线*1

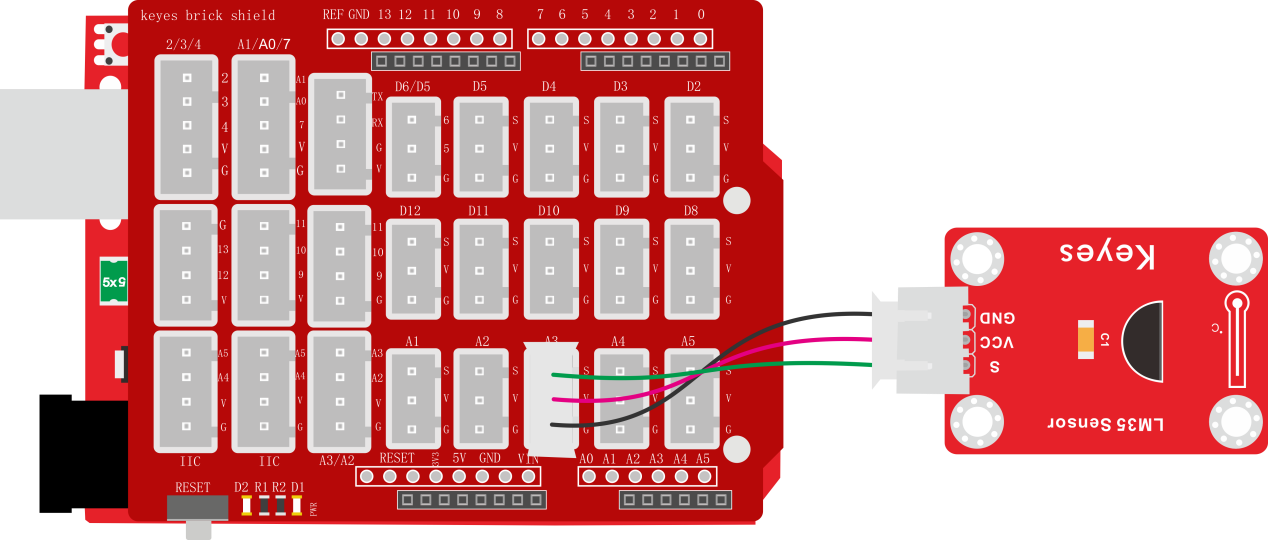

3.接线图#

eb663e7c2538020c49cb5a3c1e63fd36

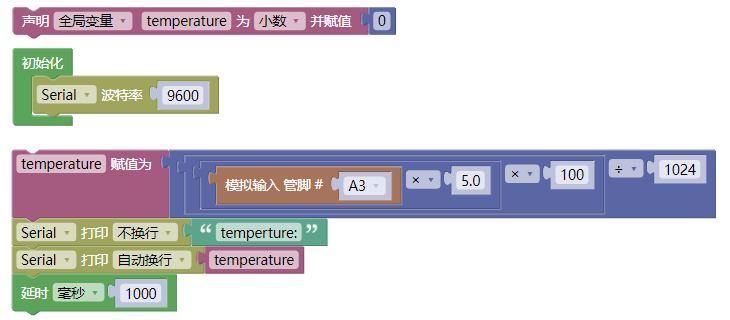

4.测试代码#

image-20251220161915139

5.代码说明#

  1. 创建一个名为“temperature”小数类型的全局变量

  2. 设置串口波特率为9600

  3. 将LM35的模拟值通过公式计算出温度值，公式如下：

\[ 温度(°C) = (模拟读数 × 参考电压 × 100) / (分辨率位数) \]

  • **参考电压：**模块输入电压 5V

  • **分辨率位数：**UNO 分辨率为1024

  1. 在栏内，用模块读取模拟值

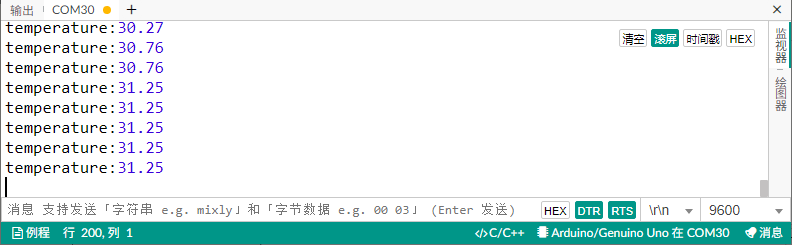

6.测试结果#

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示温度值（单位：摄氏度）

image-20251220145008537
