1.实验说明#

在这个套件中，有一个keyes brick光敏电阻传感器，它是一个常用的光敏电阻传感器，它主要采用光敏电阻元件。该电阻元件电阻大小随着光照强度的变化而变化，当环境中有亮光的时候，电阻大小为5-10KΩ；没有亮光时，电阻大小为0.2MΩ。该传感器就是利用光敏电阻元件这一特性，搭建电路将电阻变化转换为电压变化。

实验中，我们利用这个传感器测试当前环境中的光照强度对应的模拟值，光照越强，模拟值越大；并且，我们在串口监视器上显示测试结果。

2.实验器材#

  • keyes brick 光敏电阻传感器*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P双头XH2.54连接线*1

  • USB线*1

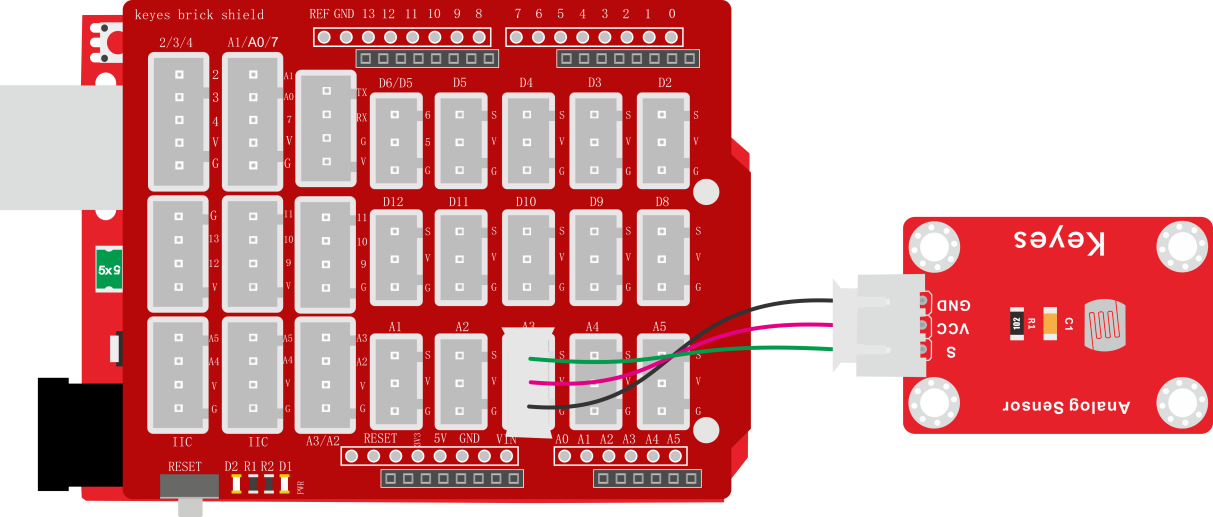

3.接线图#

58499431c95515ec65ba0aa67d16ebf7

4.测试代码#

volatile int item = 0;

void setup()
{
  Serial.begin(9600);//设置波特率
}

void loop()
{
  item = analogRead(A3);//读取光敏传感器的值
  Serial.println(item);//打印值
  delay(100);//延时100MS
}

5.代码说明#

  1. 在实验中，把管脚设置为A3。

  2. 设置1个整数变量item，将所测结果赋值给item。

  3. 串口监视器显示item的值，显示前需设置波特率（默认设置为9600，可更改）。

6.测试结果#

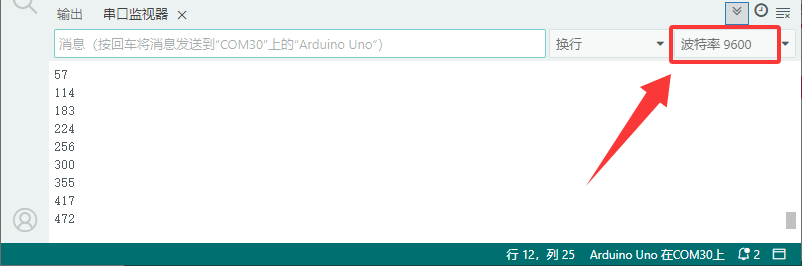

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示对应模拟值。实验中，环境越亮模拟值越大，环境越暗模拟值越小，范围为0-1023，如下图。

image-20251223115430086
