项目二十一 LM35温度传感器测试

项目二十一 LM35温度传感器测试#

1.实验说明#

在这个套件中，有一个keyes brick LM35温度传感器，它主要采用LM35DZ传感器元件。该元件的输出电压与摄氏温标呈线性关系，转换公式如式，0时输出为0V，每升高1℃，输出电压增加10mV。

实验中，我们利用这个传感器测试当前环境中温度的大小；并且，我们在串口监视器上显示测试结果。

2.实验器材#

  • keyes brick LM35温度传感器*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P 双头XH2.54连接线*1

  • USB线*1

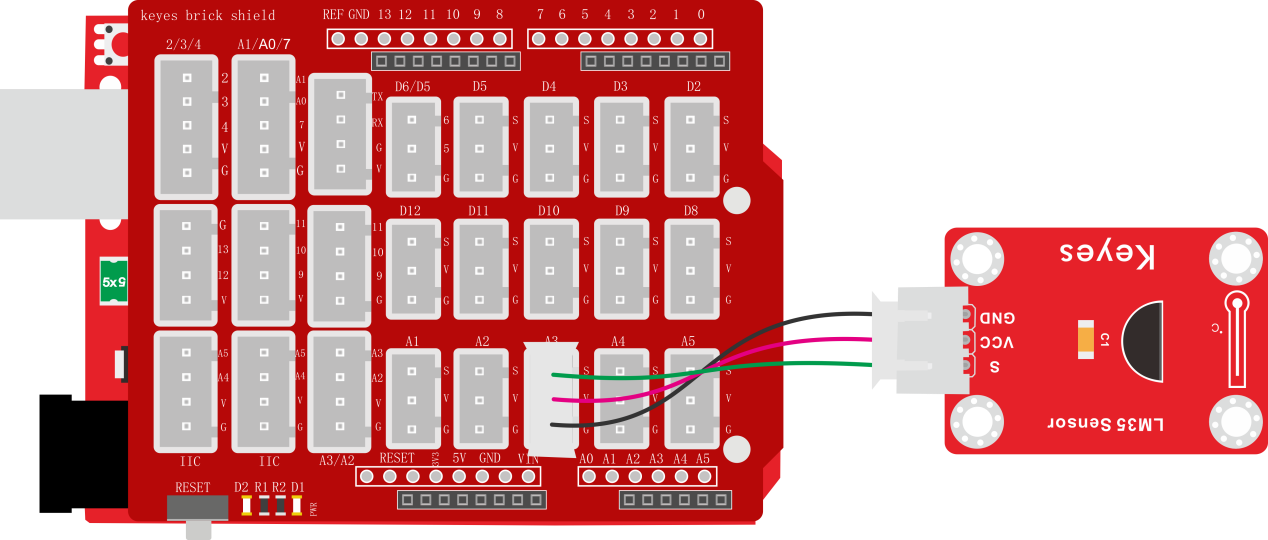

3.接线图#

eb663e7c2538020c49cb5a3c1e63fd36

4.测试代码#

int lm35Pin = A3;
float temperature = 0;

void setup() {
  Serial.begin(9600);  //设置波特率9600

  //设置A3引脚为输入
  pinMode(lm35Pin, INPUT);
}

void loop() {
  int value = analogRead(A3);  //传感器接A3
  //计算温度值
  temperature = ((value * 5.0) * 100) / 1024;
  Serial.print("Temperature:");
  Serial.print(temperature);
  Serial.println(" C");  //换行打印
  delay(100);            //加延时100MS
}

5.代码说明#

  1. 创建一个名为“temperature”小数类型的全局变量

  2. 设置串口波特率为9600

  3. 将LM35的模拟值通过公式计算出温度值，公式如下：

\[ 温度(°C) = (模拟读数 × 参考电压 × 100) / (分辨率位数) \]

  • **参考电压：**模块输入电压 5V

  • **分辨率位数：**UNO 分辨率为1024

  1. 使用串口打样温度值

6.测试结果#

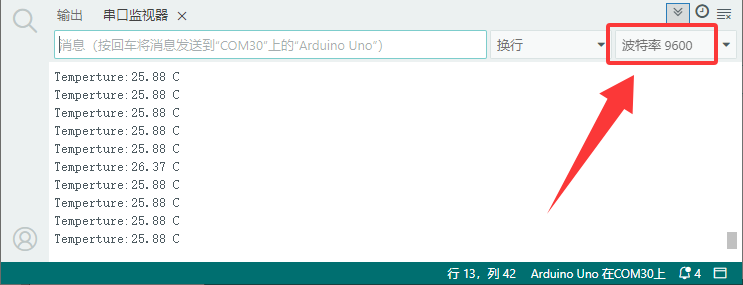

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示温度值（单位：摄氏度）

image-20251223180035315
