项目十七 有源蜂鸣器模块播放声音

项目十七 有源蜂鸣器模块播放声音#

1.实验说明#

在这个套件中，包含一个有源蜂鸣器模块，一个无源蜂鸣器模块。这个实验中，控制有源蜂鸣器发出声音。有源蜂鸣器元件内部自带震荡电路，控制时，在蜂鸣器元件正极输入5V电源，负极接地，蜂鸣器就自动响起。在这个模块上我们在GND VCC输入5V电源；S信号端设置为高电平时，模块上蜂鸣器响起；设置为低电平时，模块上蜂鸣器没有声音。

实验中，控制这个模块上有源蜂鸣器的循环响起声音。

2.实验器材#

  • keyes brick 有源蜂鸣器模块*1

  • keyes UNO R3开发板*1

  • 传感器扩展板*1

  • 3P双头XH2.54连接线*1

  • USB线*1

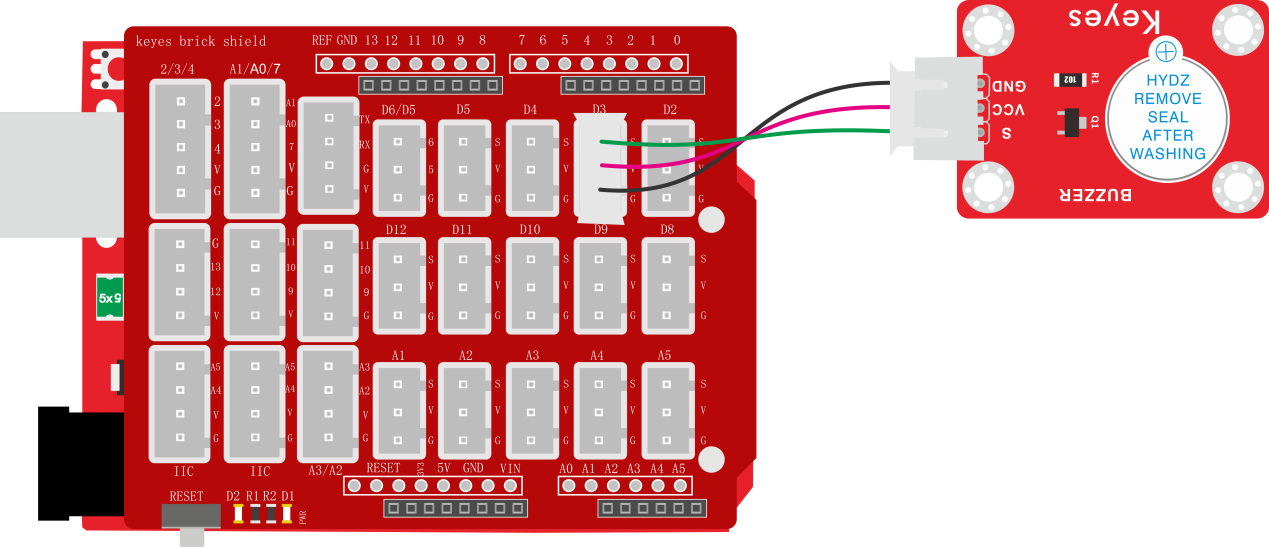

3.接线图#

4.测试代码#

int buzzer = 3; //定义蜂鸣器接管脚D3

void setup()
{
  pinMode(buzzer, OUTPUT);//设置输出模式
}

void loop()
{
  digitalWrite(buzzer, HIGH); //发声
  delay(1000);
  digitalWrite(buzzer, LOW); //停止发声
  delay(1000);
}

5.代码说明#

在实验中，把管脚设置为3，设置为高时，模块上有源蜂鸣器响起；设置为低时，模块上有源蜂鸣器关闭声音。

6.测试结果#

上传测试代码成功，上电后，模块上有源蜂鸣器响起1秒，关闭1秒，循环交替。
