项目十四 DHT11温湿度传感器检测温湿度#

1.实验说明#

在这个套件中，有一个keyes brick DHT11温湿度传感器，它主要采用DHT11温湿度传感器元件。它是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。

实验中，利用这个传感器测试当前环境中的温湿度，并且在串口监视器上显示测试结果。

2.实验器材#

keyes brick DHT11温湿度传感器*1
keyes UNO R3开发板*1
传感器扩展板*1
3P双头XH2.54连接线*1
USB线*1

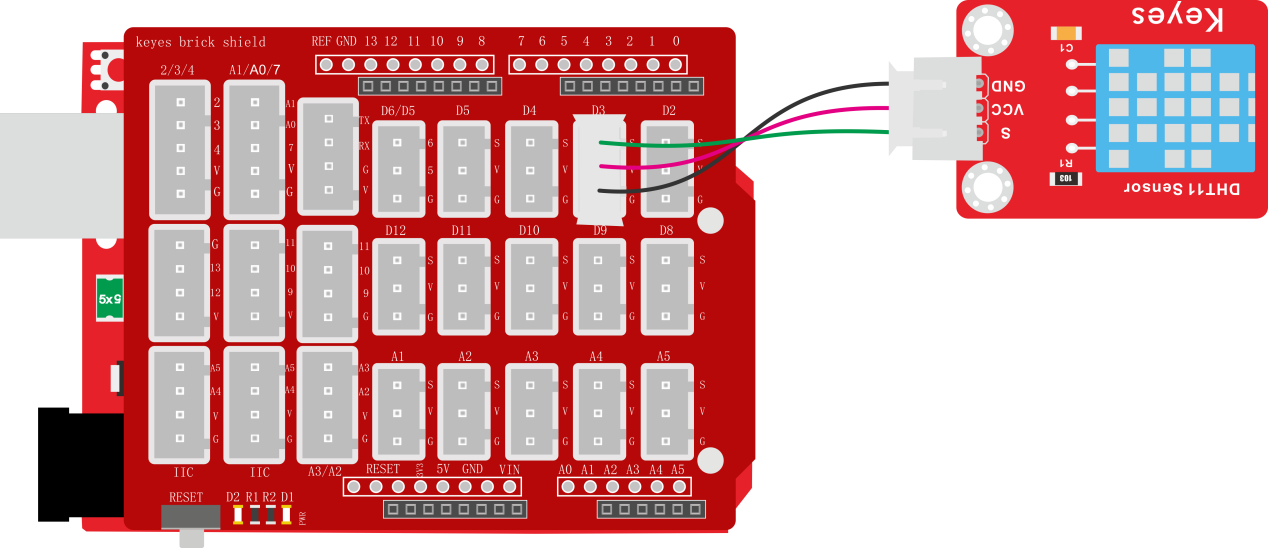

3.接线图#

4.测试代码#

#include <dht11.h>  //include the library code:
dht11 DHT;
#define DHT11_PIN 3 //定义DHT11为数字口3

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  int chk;
  chk = DHT.read(DHT11_PIN);    // READ DATA
  switch (chk)
  {
    case DHTLIB_OK:
      break;
    case DHTLIB_ERROR_CHECKSUM: //校检和错误返回
      break;
    case DHTLIB_ERROR_TIMEOUT: //超时错误返回
      break;
    default:
      break;
  }
  // DISPLAT DATA
  Serial.print("humidity:");
  Serial.print(DHT.humidity);
  Serial.print("   temperature:");
  Serial.println(DHT.temperature);
  delay(200);
}

5.代码说明#

1. 在实验中，先导入DHT11的库文件。

2. 把管脚设置为3，选择获取温度和获取湿度。

3. 设置一个整形变量chk，用来校验读取到的数据正确性。

4.串口监视器显示温湿度的值，显示前需设置波特率（我们默认设置为9600，可更改）。

6.测试结果#

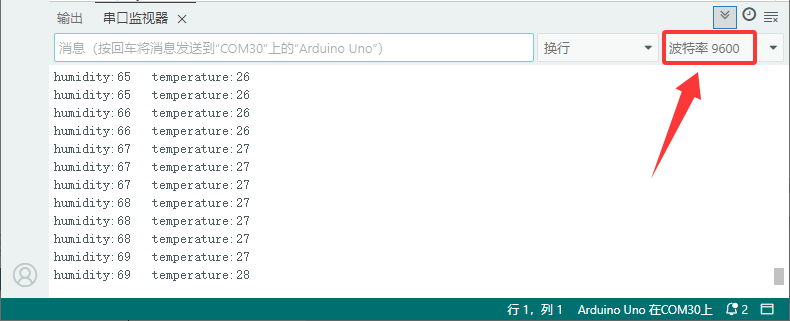

上传测试代码成功，利用USB线上电后，打开串口监视器，设置波特率为9600。串口监视器显示当前环境中的温湿度数据，如下图。
