KE0193 KEYES 水位传感器模块详细教程#

1. 介绍#

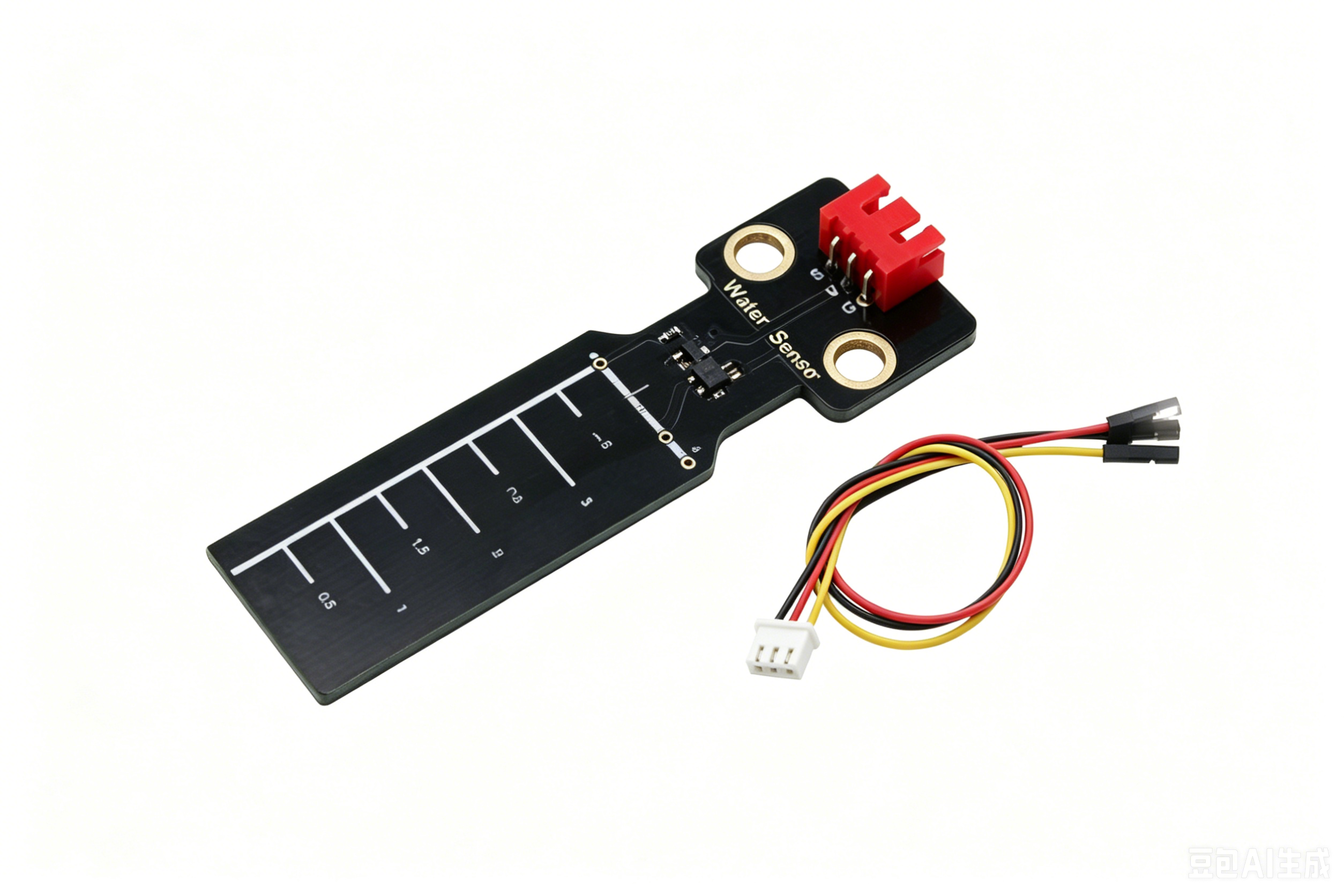

KE0193 KEYES 水位传感器是一款基于模拟信号输出的传感器模块，专为 Arduino 等开发板设计。它通过感应板上的焊盘孔检测液体的液位高度，并输出相应的模拟信号。设计简单，易于使用，适用于水位检测、液位报警等场景。

2. 特点#

液位检测：通过感应板上的焊盘孔检测液体的液位高度。模拟信号输出：通过 S 引脚输出液位高度的模拟电压值。高兼容性：兼容 Arduino、树莓派等开发板。环保设计：采用环保 PCB 板，耐用且稳定。易于固定：模块自带两个定位孔，兼容乐高，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V (DC)
工作电流	<20mA
接口类型	3PIN接口 (GND,VCC,S)
输出信号	模拟信号
检测范围	0-40mm (液位高度)
工作温度范围	0℃ ~ +70℃
重量	5.0g

4. 工作原理#

KE0193 水位传感器模块通过感应板上的焊盘孔检测液体的液位高度。当液体接触到感应板上的焊盘时，模块的电阻值会发生变化，从而输出相应的模拟信号（S）。输出的电压值与液位高度成正比，液位越高，输出电压越高。

5. 接口描述#

模块有3个引脚：

GND：电源负极（接地）。

VCC：电源正极（3.3V-5V）。

S：模拟信号输出（连接开发板的模拟输入引脚）。

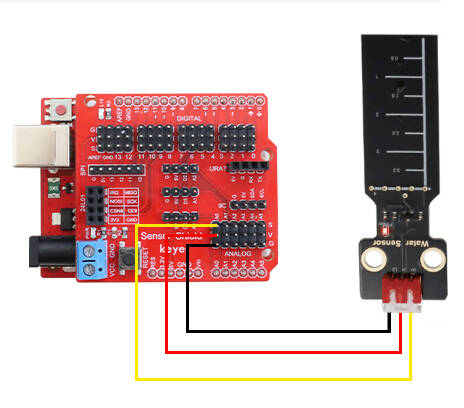

6. 连接图#

KE0193模块引脚	Arduino引脚
VCC	5V
GND	GND
S	A0

7. Arduino#

以下是用于测试 KE0193 模块的 Arduino 示例代码：

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
}

void loop() {
  int sensorValue = analogRead(A0); // 读取A0引脚的模拟信号值
  Serial.println(sensorValue); // 打印读取到的数值
  delay(500); // 延迟500ms
}

8. 实验现象#

测试步骤:
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 将传感器部分浸入液体中，观察串口监视器中显示的数值变化。
实验现象:

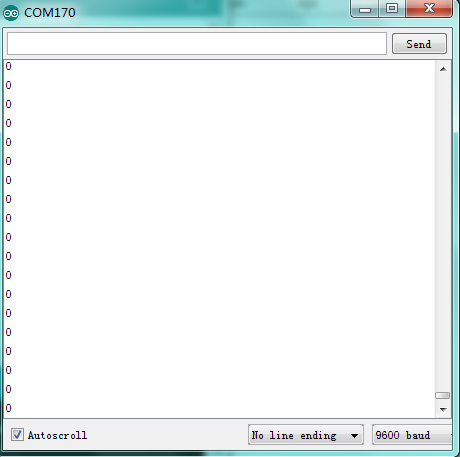

- 当传感器未接触液体时，串口监视器显示的数值接近 0。
- 当液体接触到传感器的焊盘时，串口监视器显示的数值逐渐增大。

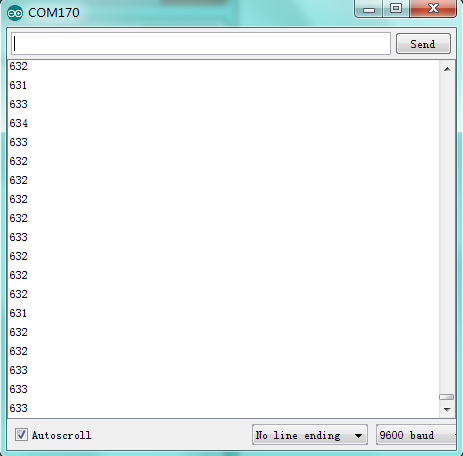

- 液位越高，显示的数值越大（最大值接近 1023，对应 5V）。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。

清洁传感器表面：使用后建议清洁传感器表面，避免液体残留影响检测效果。

避免短路：传感器表面可能会有液体残留，使用时需注意避免引脚短路。

固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测试结果。

液体类型：建议使用非腐蚀性液体进行测试，避免损坏传感器。
