2.Arduino下载和安装驱动

2.Arduino下载和安装驱动#

安装Arduino IDE

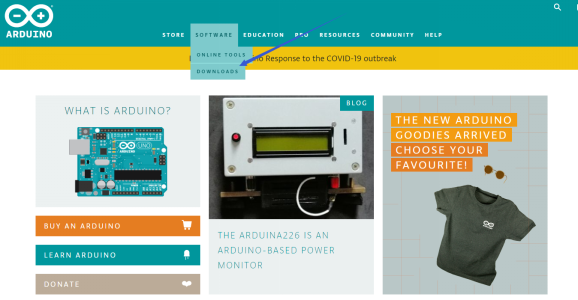

我们先到arduino官方的网站https://www.arduino.cc/下载最新版本的arduino开发软件,进入网站之后点击界面上的SOFTWARE,,选择DOWNLOADS进入下载页面,如下图:

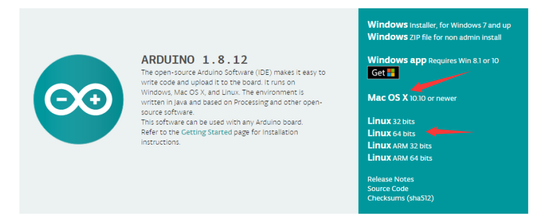

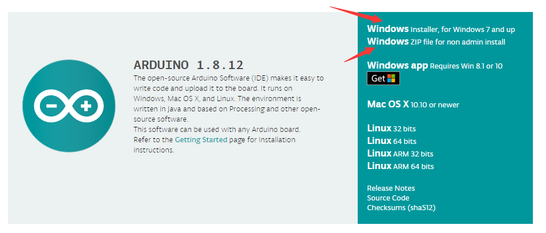

Arduino 软件有很多版本,有wodows,mac linux系统的(如下图),而且还有过去老的版本,你只需要下载一个适合系统的版本。

这里我们以WINDOWS系统的为例给大家介绍一下下载和安装的步骤。


WINDOWS系统的也有两个版本,一个版本是安装版的,一个是下载版的不用安装,直接下载文件到电脑,解压缩就可以用了。

image3两个版本都可以正常使用,看你自己的喜好了。选择一个版本,然后将Arduino 开发软件下载到我们的电脑。

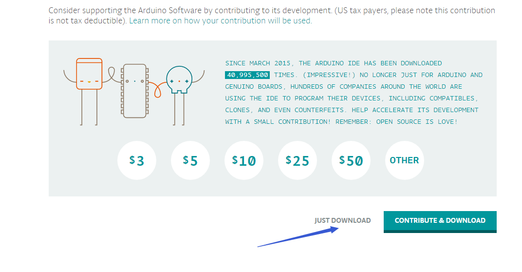

一般情况下,我们点击JUST DOWNLOAD就可以下载了。

开发板简介

说明

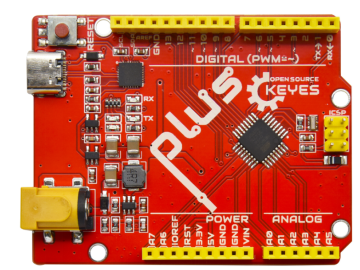

在开始所有的项目之前,我们首先要了解下面这片arduino uno Plus开发板,因为这个智能家居的核心就是这个开发板。


UNO Plus开发板是我们最新推出的一款易用型开源控制器,硬件上与Arduino UNO相比并没有大的变动。外观上我们将蓝色换成了红色,给你们一种新的体验。硬件上,我们用ATMEGA328P-AU代替了8U2,使用type-c接口,外观美观正反面都可以接。

规格参数

微控制器

ATmega328P-PU

工作电压

5V

外接电压端口输入电压

DC7-12V

数字引脚

14 (D0-D13) (其中包含6个PWM输出口)

PWM引脚

6 个(D3, D5, D6, D9, D10, D11)

模拟输入引脚

6 个(A0-A5)

每个I / O引脚的直流电流

20 mA

3.3V引脚的直流电流

50 mA

5V引脚的直流电流

最大2A

Flash Memory

32 KB(其中引导程序使用0.5 KB)

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

时钟频率

16 MHz

LED按键

D13

各个接口和主要元件说明

串口通信接口:D0为RX、D1为TX

PWM接口(脉宽调制):D3 D5 D6 D9 D10 D11

外部中断接口:D2(中断0)和D3 (中断1)

SPI通信接口:D10为SS、D11为MOSI、D12为MISO、D13为SCK

IIC通信端口:A4为SDA、A5为SCL

安装开发板驱动文件

接下来,我们将介绍开发板的驱动程序安装。 在不同的计算机系统中,驱动程序的安装可能略有不同。 因此,下面我们继续在WIN 7系统中安装驱动程序。Arduino文件夹包含Arduino程序本身和驱动程序,这些驱动程序允许Arduino通过USB电缆连接到您的计算机。 在我们启动Arduino软件之前,您将需要安装USB驱动程序。

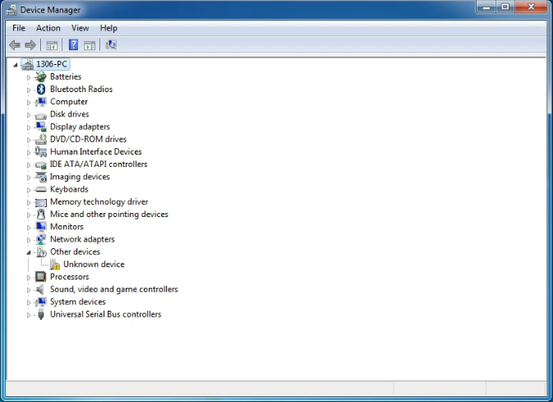

将USB先的一端插入Arduino,另一端插入计算机上的USB插座。 第一次将开发板连接到计算机时,右键单击“计算机”图标->“属性”->单击“设备管理器”,在“其他设备”下,您应看到“ 未知设备”旁边带有一个黄色警告三角形。 这是您的Arduino。

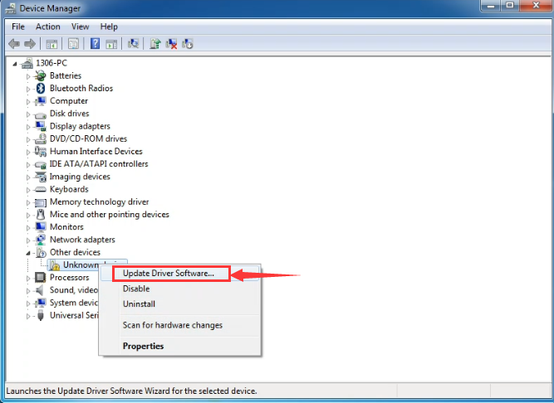

然后右键单击设备,然后选择顶部菜单选项(更新驱动程序软件…),如下图所示。

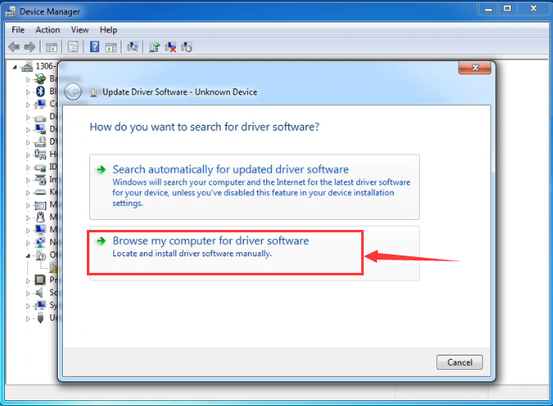

然后将提示您“自动搜索更新的驱动程序软件”或“浏览我的计算机以获取驱动程序软件”。 如下图所示。 在此页面中,选择“浏览我的计算机以获取驱动程序软件”。

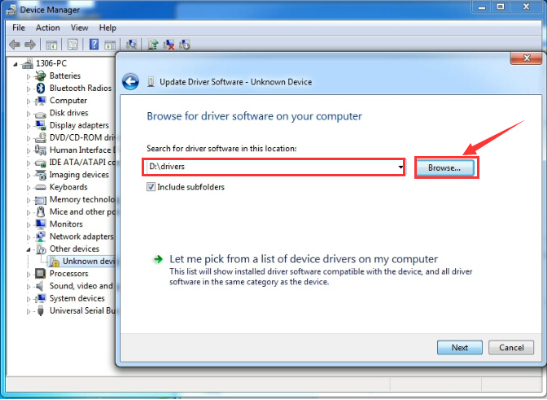

之后,选择浏览器选项并导航到Arduino安装的“ drivers”文件夹。

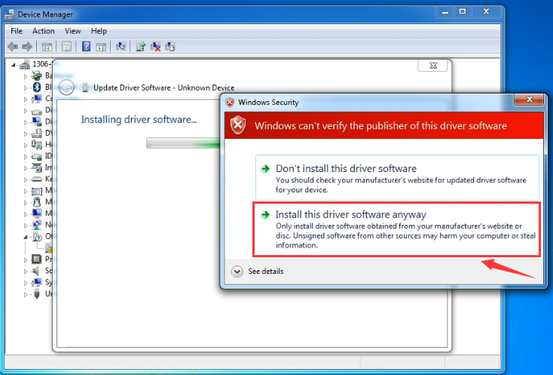

单击“下一步”,您可能会收到安全警告,如果这样,则允许安装该软件。 如下图所示。

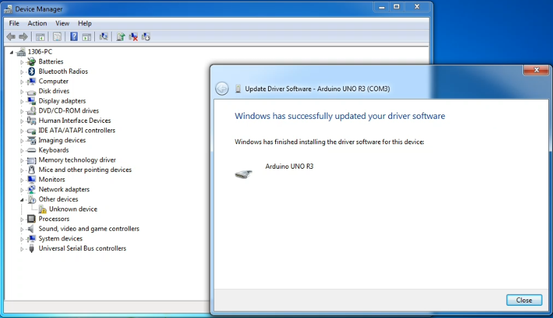

安装软件后,您将收到确认消息。 安装完成后,单击“关闭”。

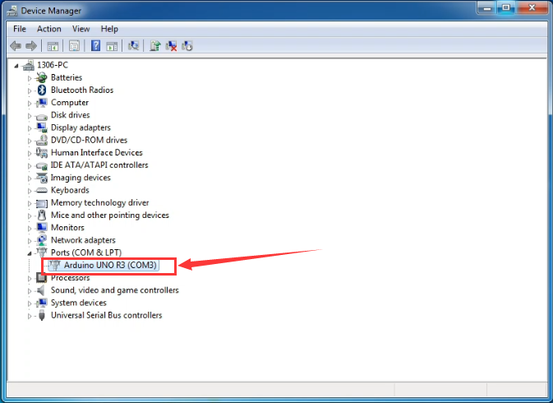

现在驱动程序已经安装好。 然后您可以右键单击“计算机”->“属性”->“设备管理器”,您将看到如下图所示的设备。


Arduino IDE设置和工具栏介绍

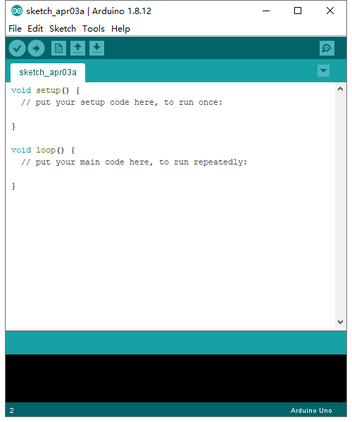

装好了开发板的驱动,我们下面要了解Arduino开发软件的使用了,首先我们点击电脑桌面上的image15图标,打开Arduino IDE。

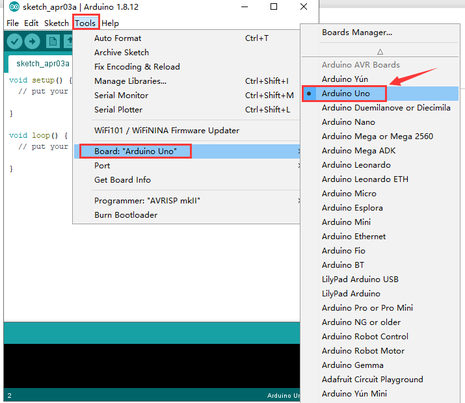

为了避免在将程序上载到板上时出现任何错误,必须选择正确的Arduino板名称,该名称与连接到计算机的电路板相匹配。转到Tools→Board,然后选择你的板。

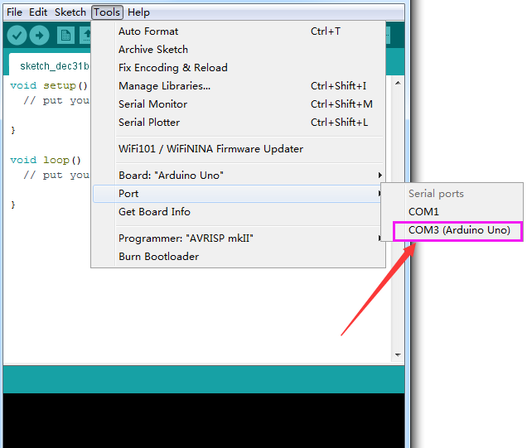

然后再选择正确的COM口(安装驱动成功后可看到对应COM口)。

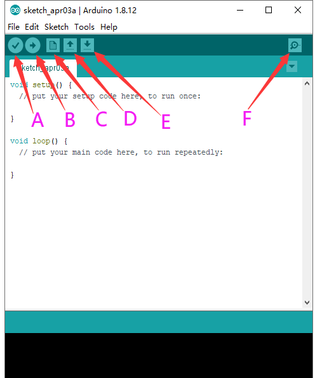

我们的程序上传到板之前,我们必须演示Arduino IDE工具栏中出现的每个符号的功能。


A - 用于检查是否存在任何编译错误。

B - 用于将程序上传到Arduino板。

C - 用于创建新草图的快捷方式。

D - 用于直接打开示例草图之一。

E - 用于保存草图。

F - 用于从板接收串行数据并将串行数据发送到板的串行监视器。

启动你的第一个程序

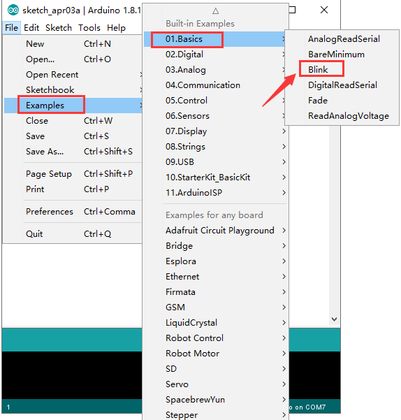

上面我们学习了怎么下载软件和安装开发板的驱动,那下面我们就开始正式开始第一个程序,打开文件选择例子,选择第一个文件BASIC里面的BLINK程序

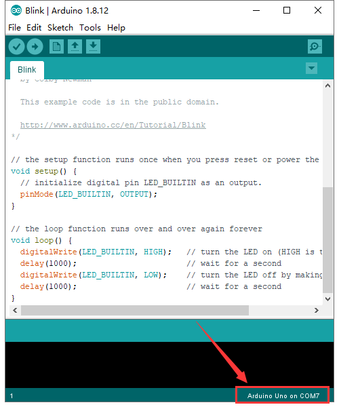

按照前面方法设置板和COM口,IDE右下角显示对应板和COM口。

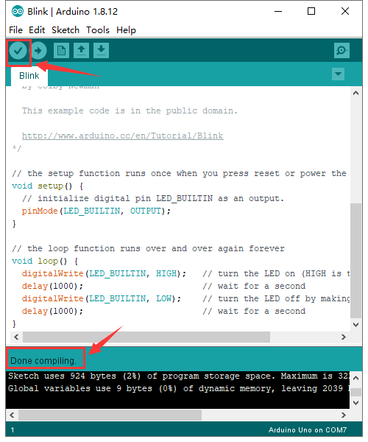

点击image24图标开始编译程序,检查错误,检查无误。

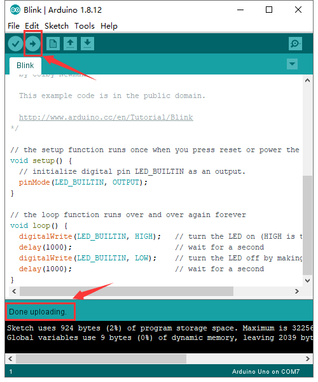

点击点击image26图标开始上传程序,上传成功。


程序上传成功,板载的LED灯亮一秒钟,灭一秒钟,恭喜你的第一个程序完成了!
