3、Arduino#

3.1、Arduino IDE和驱动的安装#

当我们拿到开发板时，首先我们要安装Arduino IDE和驱动，相关文件我们可以在官网上找到，以下链接是包含各种系统、各种版本的Arduino IDE和驱动任你选择。

https://www.arduino.cc/en/Main/OldSoftwareReleases#1.5.x

下面我们介绍下Arduino-1.5.6 版本IDE在Windows系统的安装方法。

下载下来的文件是一个arduino-1.5.6-r2-windows.zip的压缩文件夹，解压出来到硬盘。

双击Arduino-1.5.6 .exe文件

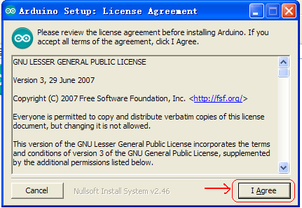

../_images/f5f98943a74471640eefe95e3cccd0ee.png

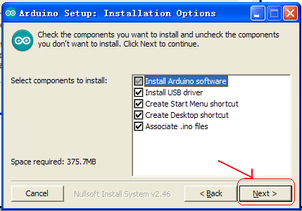

然后

../_images/44384a228758644aca47e983417e0079.png

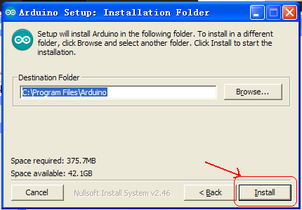

然后

../_images/704e73c99bcc5eed53d0ab210107b5e1.png

等待安装完成.点击close，安装完成。

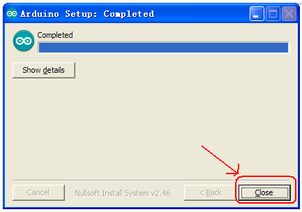

../_images/742a2a6ad75dbc8f8d55cc25c2dc61ca.png

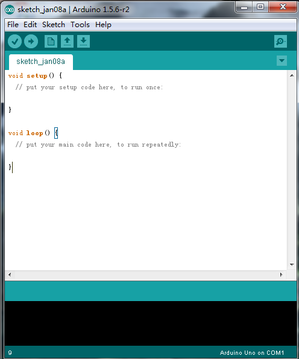

1.5.6版本安装后的样子。

../_images/4baf5095962e49c1f3ebeb6c2da823f0.png

接下来是开发板驱动的安装，这次我们安装的是Keyes UNO R3开发板的驱动，Keyes 2560 R3开发板安装驱动方法和这个类似，驱动文件可以用同一个文件。

不同的系统，安装驱动的方法也有一些细小的区别，下面我们介绍在WIN 7系统安装驱动的方法。

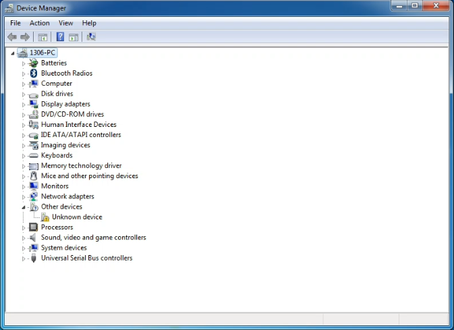

第一次Keyes UNO R3开发板连接电脑时，点击计算机--属性--设备管理器，显示如下图。

../_images/ef888e8d5fad0b30e4da671933f8842c.png

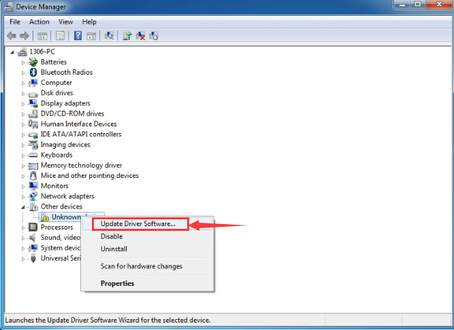

点击 Unknown device 安装驱动，如下图。

../_images/231c0059b83eb424215dbc17edb21afb.png

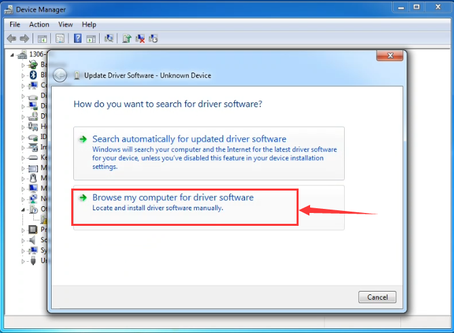

进入下图，选择

../_images/1b36a09374634af82cf432f86cb8843f.png

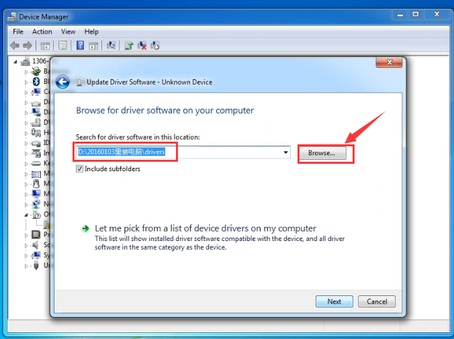

找到Arduino安装位置的drivers文件夹

../_images/19f226835eac31a0ed12516dcefcfc53.png

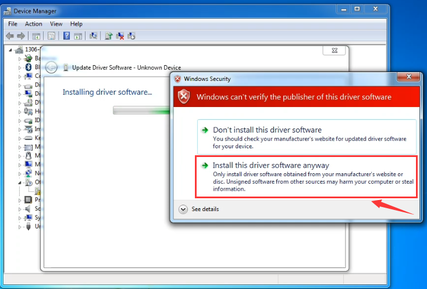

点击“Next”，今天下图选择，开始安装驱动

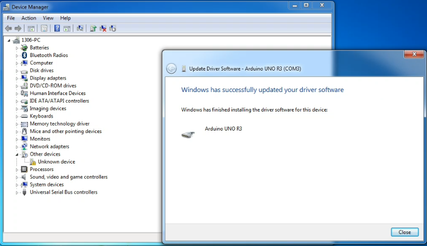

安装驱动完成，出现下图点击Close。

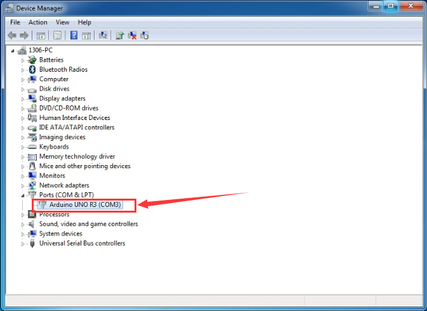

这样驱动就装好了。点击计算机--属性--设备管理器，我们可看见如下图。

../_images/af9806622ecf816c62f7597448a3cc5f.png

3.2、Arduino IDE的使用方法#

Keyes UNO R3开发板的USB驱动安装成功之后，我们可以在Windows设备管理器中找到相应的串口。

下面示范第一个程序的烧写，串口监视器中显示“Hello World！”。

测试代码为：

int val;

int ledpin=13;

void setup()

{

    Serial.begin(9600);

    pinMode(ledpin,OUTPUT);

}

void loop()

{

    val=Serial.read();

    if(val=='R')

    {

        digitalWrite(ledpin,HIGH);

        delay(500);

        digitalWrite(ledpin,LOW);

        delay(500);

        Serial.println("Hello World!");

    }

}

我们打开Arduino 的软件，编写一段程序让Keyes UNO R3开发板接受到我们发的指令就显示“Hello World！”字符串；我们再借用一下Keyes UNO R3 开发板上的 D13的指示灯，让Keyes UNO R3开发板接受到指令时指示灯闪烁一下，再显示“Hello World！”。

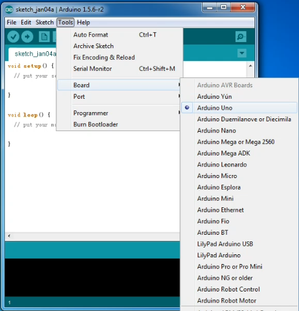

打开Arduino 的软件，设置板，如下。

../_images/43d9c16b238cfa52845c3a1b553cc630.png

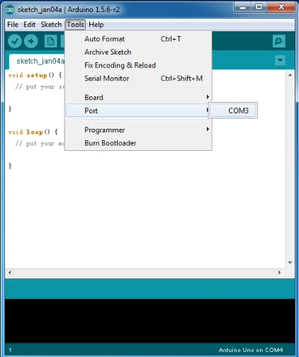

设置COM端口，如下

../_images/025e24eacb26620c8831c8a3571412f6.png

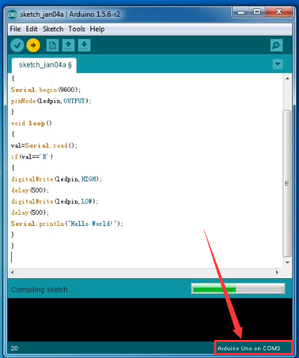

点击编译程序，检查程序是否错误；点击上传程序；Keyes UNO R3 开发板设置OK后右下脚显示如下图，和设备管理器中显示一致。

../_images/add2f4f32678fe555861ae1763488afd.png

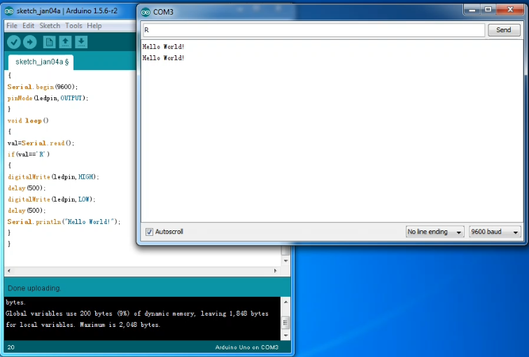

上传成功，输入R，点击发送，Keyes UNO R3 开发板上的 D13的指示灯闪烁一次，串口监视器中显示 Hello World! 如下图

../_images/fa8f2de13c41710b9dbbfde0833eca74.png

那么恭喜你，你的第一个程序已经成功了！！！

3.3、实验课程#

实验一 LED 闪烁实验#

实验说明

LED 闪烁实验是比较基础的实验之一，上一个“ Hello World！”实验里已经利用到了Arduino 自带的LED，这次我们利用其他I/O

口和外接直插LED 灯来完成这个实验。

实验器材

开发板*1

USB线*1

LED*1

220Ω 电阻*1

面包板*1

面包板连接线若干

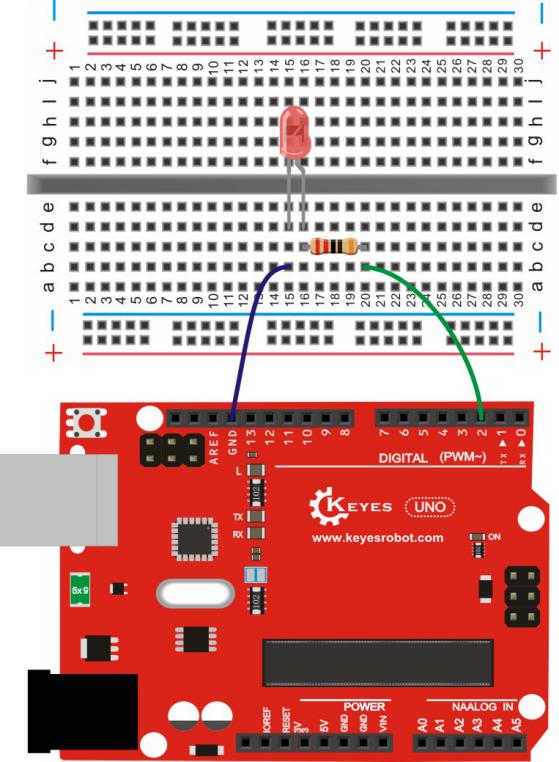

接线图

../_images/2af89e5285face0b57f35a4caf172f3d.jpeg

测试代码

int led = 2; //定义数字口2

void setup()

{

  pinMode(led, OUTPUT);     //设置led为输出

}

void loop()

{

  digitalWrite(led, HIGH);   //开启led

  delay(1000); //延迟1秒

  digitalWrite(led, LOW);    //关闭led

  delay(1000);//延迟1秒

}

测试结果

下载完程序就可以看到我们的IO口外接小灯在闪烁了，这样我们的实验现象为LED不停闪烁，间隔大约为1秒。

实验二呼吸灯实验#

实验说明

上一课程中我们只是控制LED的亮和灭，那么我们可以怎么控制LED的亮度呢？本课程中我们把LED接到PWM口中，然后通过改变PWM数值，调节LED亮度，使LED逐渐变亮，和逐渐变暗，从而达到呼吸灯的效果。

实验器材

开发板*1

USB线*1

LED*1

220Ω 电阻*1

面包板*1

面包板连接线若干

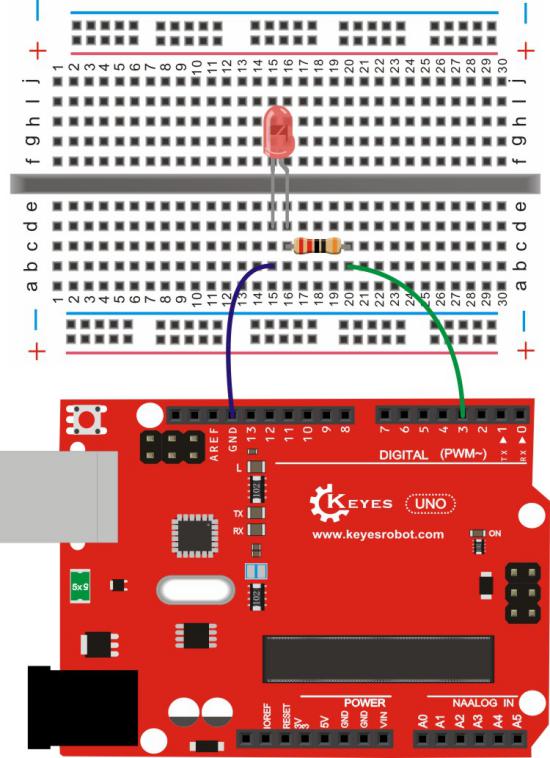

接线图

../_images/6b6a8822a62acd33c10c59915afe97fb.jpeg

测试代码

int ledPin = 3; // 定义数字口3

void setup()

{

    pinMode(ledPin, OUTPUT);// 将ledPin设置为输出

}

void loop()

{

    for (int a=0; a\<=255;a++)// 设置使LED逐渐变亮

    {

        analogWrite(ledPin,a); //开启led,调节亮度，范围是0-255，在255时led最亮

        delay(10); // 延迟0.01S

    }

    for (int a=255; a\>=0;a--) // 设置使LED逐渐变暗

    {

        analogWrite(ledPin,a); //开启led,调节亮度，范围是0-255，在255时led最亮

        delay(10); // 延迟0.01秒

    }

    delay(1000);// 延迟1秒

}

测试结果

下载完程序就可以看到我们的IO口外接小灯显示出呼吸灯的效果，小灯先逐渐变亮，后逐渐变暗，循环交替。

实验三广告灯实验#

实验说明

在生活中我们经常会看到一些由各种颜色的led灯组成的广告牌，广告牌上各个位置上癿led灯不断的变话,形成各种效果。本节实验就是利用led灯编程模拟广告灯效果。

实验器材

开发板*1

USB线*1

LED*5

220Ω 电阻*5

面包板*1

面包板连接线若干

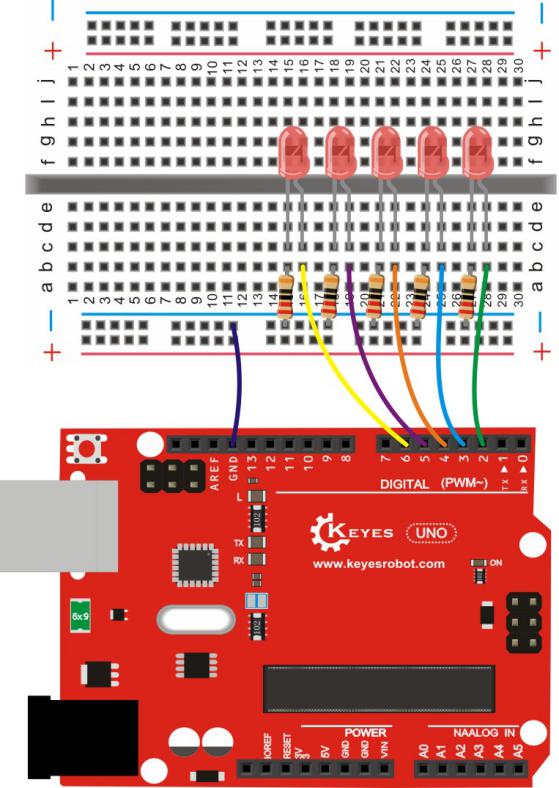

接线图

../_images/5f396bc342428dce0d4c32c162161817.jpeg

测试代码

int BASE = 2 ; //第一个 LED 接的 I/O 口

int NUM = 5; //LED 的总数

void setup()

{

    for (int i = BASE; i < BASE + NUM; i ++)

    {

        pinMode(i, OUTPUT); //设定数字I/O口为输出

    }
}

void loop()

{

    for (int i = BASE; i < BASE + NUM; i ++)

    {

        digitalWrite(i, HIGH); //设定数字I/O口输出为"高"，即逐渐开灯

        delay(200); //延迟

    }

    for (int i = BASE; i < BASE + NUM; i ++)

    {

        digitalWrite(i, LOW); //设定数字I/O口输出为"低"，即逐渐关灯

        delay(200); //延迟

    }

}

测试结果

下载完程序就可以看到我们的IO口外接小灯先逐渐变亮，然后逐渐变暗，循环交替。

实验四交通灯实验#

实验说明

前面我们已经完成了单个小灯的控制实验，接下来我们就来做一个稍微复杂一点的交通灯实验，其实聪明的朋友们可以看出来这个实验就是将上面单个小灯的实验扩展成3个颜色的小灯，就可以实现我们模拟交通灯的实验了。

实验器材

红色LED*1

黄色LED*1

绿色LED*1

220Ω电阻*3

面包板*1

面包板连接线若干

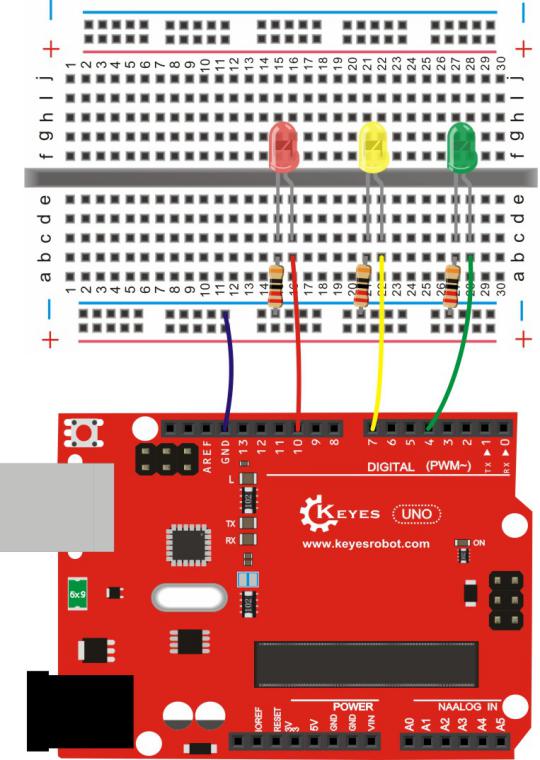

接线图

../_images/a05594d6f47a47fdd3af019846cdbf4a.jpeg

测试代码

int redled =10; //定义数字10 接口

int yellowled =7; //定义数字7 接口

int greenled =4; //定义数字4 接口

void setup()

{

    pinMode(redled, OUTPUT);//定义红色小灯接口为输出接口

    pinMode(yellowled, OUTPUT); //定义黄色小灯接口为输出接口

    pinMode(greenled, OUTPUT); //定义绿色小灯接口为输出接口

}

void loop()

{

    digitalWrite(greenled, HIGH);////点亮 绿灯

    delay(5000);//延时5秒

    digitalWrite(greenled, LOW); //熄灭 绿灯

    for(int i=0;i<3;i++)//闪烁交替三次，黄灯闪烁效果

    {

        delay(500);//延时0.5 秒

        digitalWrite(yellowled, HIGH);//点亮 黄灯

        delay(500);//延时0.5 秒

        digitalWrite(yellowled, LOW);//熄灭 黄灯

    }

    delay(500);//延时0.5 秒

    digitalWrite(redled, HIGH);//点亮 红灯

    delay(5000);//延时5 秒

    digitalWrite(redled, LOW);//熄灭 红灯

}

测试结果

按照接线图接好线，上传完程序，上电后，我们就可以看到我们自己设计控制的交通灯了。实验效果为绿灯亮5秒，绿灯熄灭，黄灯循环闪烁3次，红灯亮5秒，依次循环。

实验五按键控制LED实验#

实验说明

I/O 口的意思即为INPUT 接口和OUTPUT接口，到目前为止我们设计的小灯实验都还只是应用到Arduino 的I/O口的输出功能，这个实验我们来尝试一下使Arduino的I/O口的输入功能即为读取外接设备的输出值，我们用一个按键和一个LED小灯完成一个输入输出结合使用的实验，让大家能简单了解I/O 的作用。

实验器材

开发板 *1

USB线*1

LED*1

轻触按键*1

220Ω 电阻*1

10KΩ 电阻*1

面包板*1

面包板连接线若干

接线图

../_images/225d0ea6c84efe2bcebb87ad2119c1e3.jpeg

测试代码

int ledPin = 11; //定义数字口11

int inputPin = 3; //定义数字口3

void setup()

{

    pinMode(ledPin, OUTPUT); //将ledPin设置为输出

    pinMode(inputPin, INPUT); //将inputPin设置为输入

}

void loop()

{

    int val = digitalRead(inputPin);//设置数字变量val，读取到数字口3的数值，并赋值给 val

    if (val == LOW) //当val为低电平时，LED变暗

    {

        digitalWrite(ledPin, LOW); // LED变暗

    }

    else

    {

        digitalWrite(ledPin, HIGH); // LED亮起

    }

}

测试结果

下载完程序，上电后，当按键按下时小灯亮起，否则小灯不亮。

实验六抢答器实验#

实验说明

完成上面的实验以后相信已经有很多朋友可以独立完成这个实验了，我们可以将上面的按键控制小灯的实验扩展成4个按键对应3个小灯，占用7个数字I/O接口。为方便接线，我们把3个小灯用一个RGB灯代替。RGB灯可通过 R、 G、B三个引脚的PWM电压输入可以调节三种基色（红/蓝/绿）的强度从而实现全彩的混色效果。

本实验中我们利用4个按键控制3个PWM口，控制RGB模块发光颜色从而达到抢答器的效果。RGB灯接口说明如下图。

../_images/3ba9adbf9df5edb90bfe7a2e14efc26a.jpg

实验器材

开发板*1

USB线*1

RGB灯*1

轻触按键*4

10KΩ 电阻*4

220Ω 电阻*1

面包板*1

面包板连接线若干

杜邦线若干

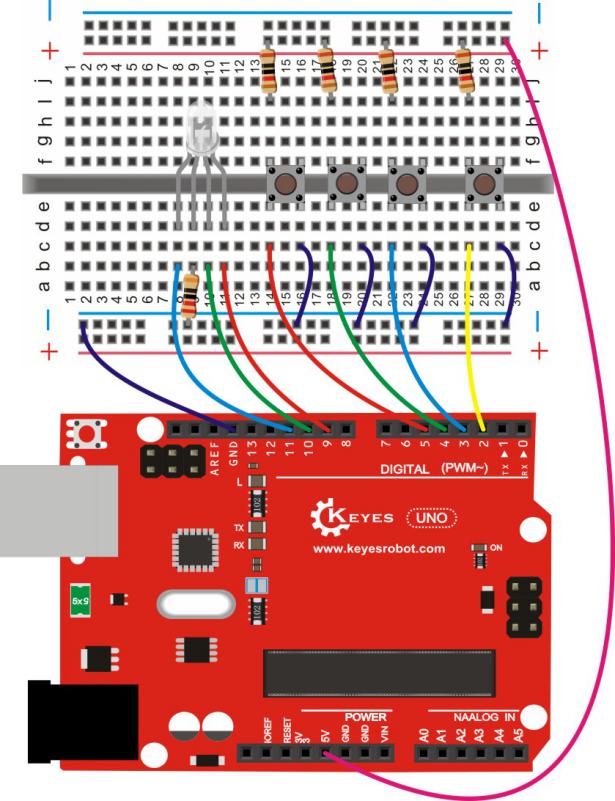

接线图

../_images/86f4101f67552cace9148864b1da7252.jpeg

测试代码

// 定义LED控制引脚（PWM输出）
int redled = 9;                     // 红色LED连接数字引脚9
int greenled = 10;                  // 绿色LED连接数字引脚10
int blueled = 11;                   // 蓝色LED连接数字引脚11

// 定义按钮输入引脚
int redpin = 5;                     // 红色按钮连接数字引脚5
int greenpin = 4;                   // 绿色按钮连接数字引脚4
int bluepin = 3;                    // 蓝色按钮连接数字引脚3
int restpin = 2;                    // 复位按钮连接数字引脚2

// 按钮状态变量
int red;                            // 存储红色按钮状态（0/1）
int green;                          // 存储绿色按钮状态（0/1）
int blue;                           // 存储蓝色按钮状态（0/1）

void setup()
{
  // 初始化LED引脚为输出模式
  pinMode(redled, OUTPUT);          // 设置红色LED为输出
  pinMode(greenled, OUTPUT);        // 设置绿色LED为输出
  pinMode(blueled, OUTPUT);         // 设置蓝色LED为输出

  // 初始化按钮引脚为输入模式
  pinMode(redpin, INPUT);           // 设置红色按钮为输入
  pinMode(greenpin, INPUT);         // 设置绿色按钮为输入
  pinMode(bluepin, INPUT);          // 设置蓝色按钮为输入
}

void loop()
{
  // 读取按钮状态（按下时为LOW）
  red = digitalRead(redpin);        // 读取红色按钮
  green = digitalRead(greenpin);    // 读取绿色按钮
  blue = digitalRead(bluepin);      // 读取蓝色按钮

  // 检测按钮按下并执行对应函数
  if(red == LOW) RED_YES();         // 红色按钮按下触发
  if(green == LOW) GREEN_YES();     // 绿色按钮按下触发
  if(blue == LOW) BLUE_YES();       // 蓝色按钮按下触发
}

// 红色模式函数
void RED_YES()
{
  while(digitalRead(restpin) == 1)  // 当复位按钮未按下时循环
  {
    color(255, 0, 0);               // 输出纯红色（R=255,G=0,B=0）
  }
  clear_led();                      // 退出后关闭所有LED
}

// 绿色模式函数
void GREEN_YES()
{
  while(digitalRead(restpin) == 1)  // 当复位按钮未按下时循环
  {
    color(0, 255, 0);               // 输出纯绿色（R=0,G=255,B=0）
  }
  clear_led();                      // 退出后关闭所有LED
}

// 蓝色模式函数
void BLUE_YES()
{
  while(digitalRead(restpin) == 1)  // 当复位按钮未按下时循环
  {
    color(0, 0, 255);               // 输出纯蓝色（R=0,G=0,B=255）
  }
  clear_led();                      // 退出后关闭所有LED
}

// 关闭所有LED
void clear_led()
{
  color(0, 0, 0);                   // 输出黑色（R=0,G=0,B=0）
}

// RGB颜色控制函数
void color(unsigned char red, unsigned char green, unsigned char blue)
{
  analogWrite(redled, red);         // 设置红色LED亮度（0-255）
  analogWrite(greenled, green);     // 设置绿色LED亮度（0-255）
  analogWrite(blueled, blue);       // 设置蓝色LED亮度（0-255）
}

测试结果

下载完程序，上电后，一个简单的抢答器就做好了，我们根据RGB灯显示的颜色判断是谁抢答成功。在复位后。RGB灯关闭。

实验七电位器调控灯光亮度实验#

实验说明

在第二课程中我们直接通过PWM口控制灯的亮度，从而达到呼吸灯的效果。在这课程中我们通过一个电位器，利用电位器调节PWM值，从而控制灯的亮度。

实验器材

开发板*1

USB线*1

LED*1

220Ω 电阻*1

可调电位器*1

面包板*1

面包板连接线若干

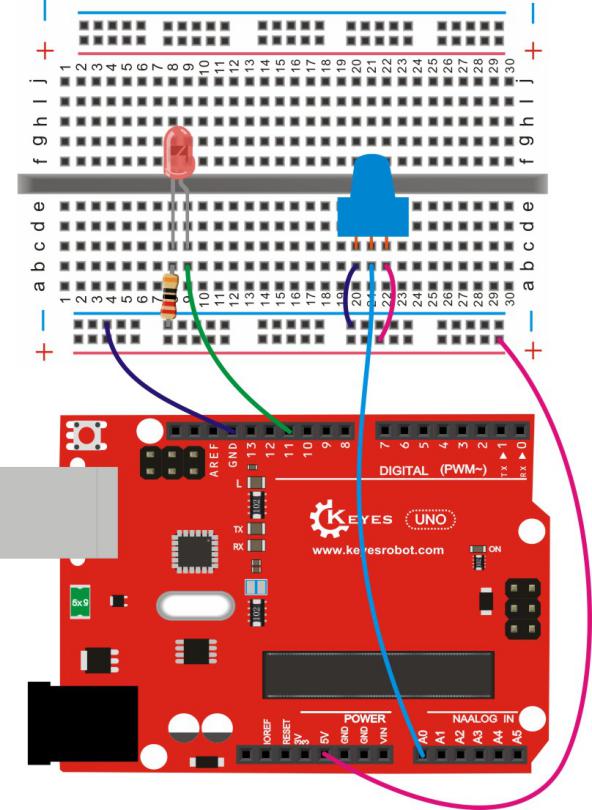

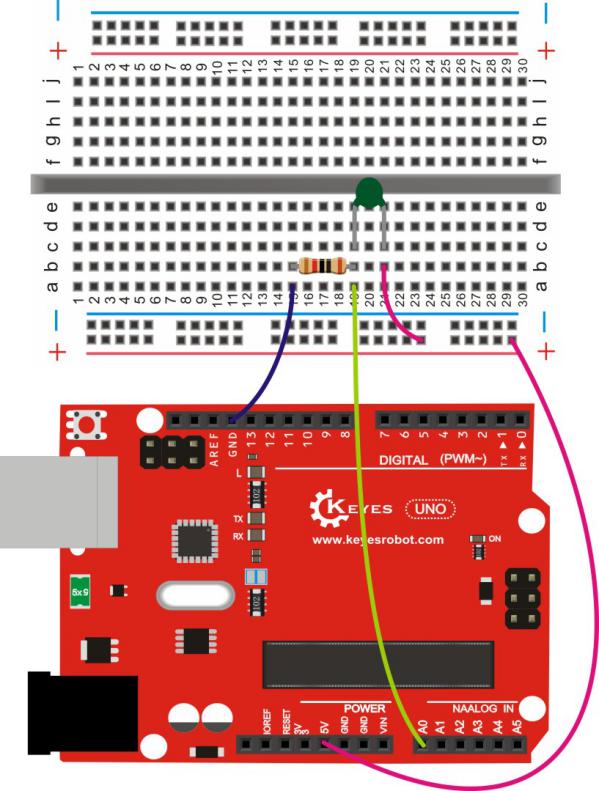

接线图

../_images/c7c1042f29b371ffcec19b88dcafa82c.jpeg

测试代码

int ledpin=11;//定义数字接口11（PWM 输出）

void setup()

{

    pinMode(ledpin,OUTPUT);//定义数字接口11 为输出

    Serial.begin(9600);//设置波特率为9600

}

void loop()

{

    int val=analogRead(0);//读取模拟口A0口的值

    val = map(val, 0, 1023, 0, 255);//从0-1023映射到0-255

    Serial.println(val);//显示val 变量

    analogWrite(ledpin,val);// 打开LED 并设置亮度

    delay(100);//延时0.1 秒

}

测试结果

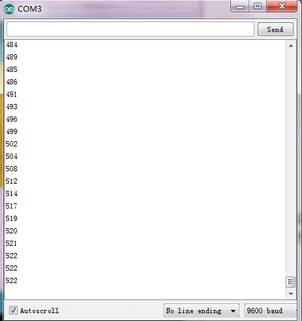

下载完程序后。我们可以通过旋转可调电位器控制小灯的亮度，打开串口监视器，设置波特率为9600，就可看到调节LED亮度的PWM值。

实验八无源蜂鸣器实验#

实验说明

蜂鸣器可分为有源蜂鸣器和无源蜂鸣器两种。本课程中主要用到了无源蜂鸣器，无源蜂鸣器内部不带振荡源，直流信号无法令其鸣叫，须用方波驱动。

实验器材

开发板 *1

USB线*1

无源蜂鸣器*1

面包板*1

正标线若干

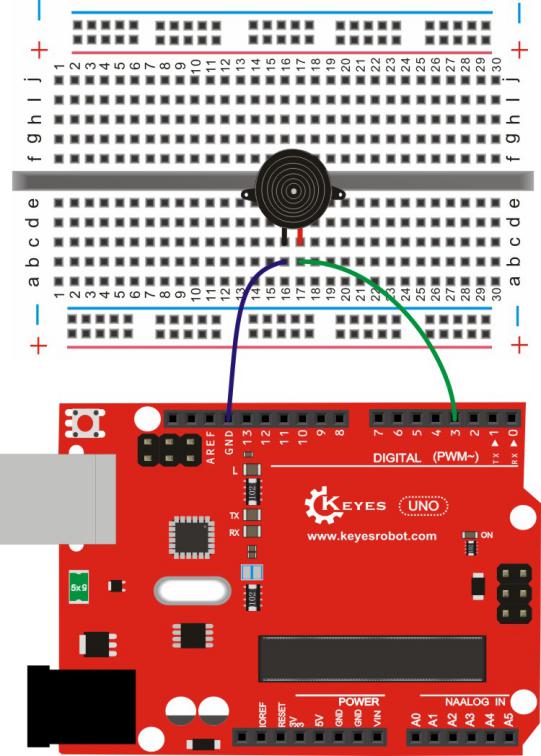

接线图

../_images/d155ff0060bbdd64a8b65c00bfa63fdc.jpeg

测试代码

code 1:

int buzzer=3; //定义数字口3

void setup()

{

    pinMode(buzzer,OUTPUT);//将buzzer设置为输出

}

void loop()

{

    unsigned char i,j;//定义变量i，j

    while(1)

    {

        for(i=0;i<80;i++)// 输出一个频率的声音

        {

            digitalWrite(buzzer,HIGH);

            delay(1);//延迟1ms

            digitalWrite(buzzer,LOW);

            delay(1);//延迟1ms

        }

        for(i=0;i<100;i++)// 输出另一个频率的声音

        {

            digitalWrite(buzzer,HIGH);

            delay(2);//延迟2ms

            digitalWrite(buzzer,LOW);

            delay(2);//延迟2ms

        }

    }

}

code 2:

// 定义音符频率（D调）
#define D0 -1      // 休止符
#define D1 262     // 低音1
#define D2 293     // 低音2
#define D3 329     // 低音3
#define D4 349     // 低音4
#define D5 392     // 低音5
#define D6 440     // 低音6
#define D7 494     // 低音7

#define M1 523     // 中音1
#define M2 586     // 中音2
#define M3 658     // 中音3
#define M4 697     // 中音4
#define M5 783     // 中音5
#define M6 879     // 中音6
#define M7 987     // 中音7

#define H1 1045    // 高音1
#define H2 1171    // 高音2
#define H3 1316    // 高音3
#define H4 1393    // 高音4
#define H5 1563    // 高音5
#define H6 1755    // 高音6
#define H7 1971    // 高音7

// 定义节拍时长
#define WHOLE 1        // 全音符
#define HALF 0.5       // 二分音符
#define QUARTER 0.25   // 四分音符
#define EIGHTH 0.25    // 八分音符
#define SIXTEENTH 0.625 // 十六分音符

// 乐曲音符序列
int tune[] =
{
  M3,M3,M4,M5,
  M5,M4,M3,M2,
  M1,M1,M2,M3,
  M3,M2,M2,
  M3,M3,M4,M5,
  M5,M4,M3,M2,
  M1,M1,M2,M3,
  M2,M1,M1,
  M2,M2,M3,M1,
  M2,M3,M4,M3,M1,
  M2,M3,M4,M3,M2,
  M1,M2,D5,D0,
  M3,M3,M4,M5,
  M5,M4,M3,M4,M2,
  M1,M1,M2,M3,
  M2,M1,M1
};

// 对应节拍序列
float durt[] =
{
  1,1,1,1,
  1,1,1,1,
  1,1,1,1,
  1+0.5,0.5,1+1,
  1,1,1,1,
  1,1,1,1,
  1,1,1,1,
  1+0.5,0.5,1+1,
  1,1,1,1,
  1,0.5,0.5,1,1,
  1,0.5,0.5,1,1,
  1,1,1,1,
  1,1,1,1,
  1,1,1,0.5,0.5,
  1,1,1,1,
  1+0.5,0.5,1+1,
};

int length;            // 乐曲长度
int tonepin = 3;       // 蜂鸣器连接引脚（必须支持PWM）

void setup()
{
  pinMode(tonepin, OUTPUT);  // 设置蜂鸣器引脚为输出模式
  length = sizeof(tune)/sizeof(tune[0]); // 计算音符数组长度
}

void loop()
{
  for(int x=0; x<length; x++)  // 遍历所有音符
  {
    tone(tonepin, tune[x]);    // 播放当前音符
    delay(500*durt[x]);        // 根据节拍延时（500为速度系数）
    noTone(tonepin);           // 停止发声
  }
  delay(2000);                 // 曲目结束后延时2秒
}

测试结果

实验中我们提供了两个例程，上传例程1代码后，蜂鸣器会发出两种不同的声音，实验中，两种声音循环交替。上传例程2中代码后，蜂鸣器会想响起《欢乐颂》的曲子。

实验九感光灯实验#

实验说明

完成以上的各种实验后，我们对Arduino的应用也应该有一些认识和了解了，在基本的数字量输入输出和模拟量输入以及PWM的产生都掌握以后，我们就可以开始进行一些传感器的应用了。

本次实验我们先进行一个较为简单的光敏电阻的使用实验。光敏电阻既然是可以根据光强改变阻值的元件，自然也需要模拟口读取模拟值了，本实验可以借鉴电位器调控灯光亮度实验，将电位计换做光敏电阻实现当光强不同时LED小灯的亮度也会有相应的变化。

实验器材

开发板*1

USB线*1

LED*1

220Ω 电阻*1

10KΩ 电阻*1

光敏电阻*1

面包板*1

面包板连接线若干

接线图

../_images/f09476084f35f36322c9f33bb5a50bac.jpeg

测试代码

int ledpin=11;//定义数字接口11（PWM 输出）

void setup()

{

    pinMode(ledpin,OUTPUT);//定义数字接口11 为输出

    Serial.begin(9600);//设置波特率为9600

}

void loop()

{

    int val=analogRead(0);//读取模拟口A0口的值

    Serial.println(val);//显示val 变量

    val = map(val, 0, 1023, 0, 255);//从0-1023映射到0-255

    analogWrite(ledpin,255-val);// 打开LED 并设置亮度

    delay(10);//延时0.01 秒

}

测试结果

下载完程序后，光敏电阻感应到灯光越亮，小灯越暗；光敏电阻感应到灯光越暗，小灯越亮。打开串口监视器，设置波特率为9600，就可看到光敏电阻感应到外界光强所得的模拟值。

实验十热敏电阻传感器实验#

实验说明

热敏电阻能够实时感知周边环境温度的变化，随着温度变化，热敏电阻也发生变化。实验中，我们搭配好电路，把温度变化转换成电压变化，将对应的电压输入到Arduino UNO的模拟口上，并在串口监视器上显示出对应的模拟值。

实验器材

开发板*1

USB线*1

热敏电阻*1

10KΩ 电阻*1

面包板*1

面包板连接线若干

接线图

../_images/e54450a74a3bd5a580eef58ce51dcd03.jpeg

测试代码

void setup()
{
  Serial.begin(9600);          // 初始化串口通信，波特率9600bps
}

void loop()
{
  int val;                    // 定义存储传感器值的变量
  val = analogRead(0);        // 从模拟引脚0读取旋转传感器值（0-1023）
  Serial.println(val, DEC);   // 以十进制格式输出传感器值到串口
  delay(100);                 // 采样间隔100毫秒（10Hz采样率）
}

测试结果

按照上图接好线，上传好代码，上电后，我们就可以看串口监视器上看到代表当前温度的模拟值。当温度升高，电阻减小，模拟值增大；当人体对准温度电阻呼气时，温度升高，显示如下图。

../_images/106736488fd06f73d3957bd9675c0305.png

实验十一 BC547控制LED实验#

实验说明

BC547是一个NPN三极管，实验中我们将BC547当做一个开关，我们通过控制BC547，控制一个LED灯不停的闪烁。

BC547引脚说明如下图

1 为E发射极 2为B基极 3为C集电极

实验器材

开发板*1

USB线*1

BC547*1

LED*1

220Ω 电阻*2

面包板*1

面包板连接线若干

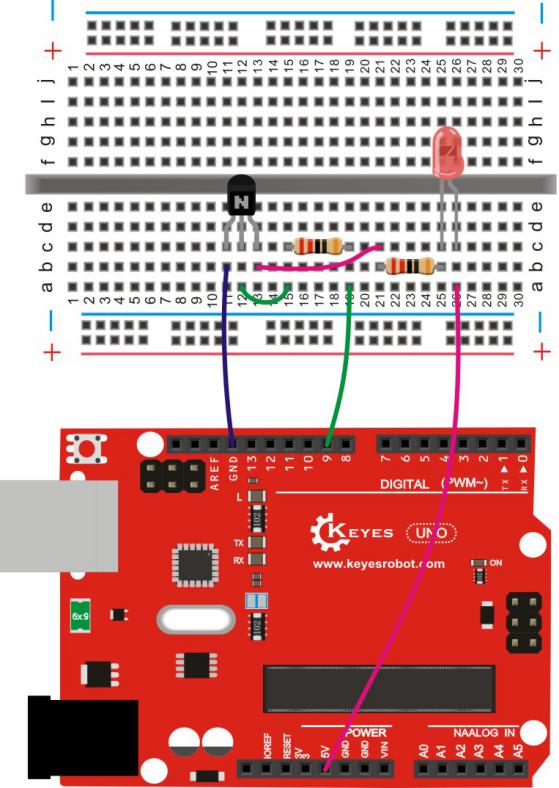

接线图

../_images/72a7e24b96f44ecc6b011e470bf659c8.jpeg

测试代码

int led = 9;                       // LED连接的数字引脚（需支持PWM）

void setup()
{                     // 初始化函数（仅运行一次）
  pinMode(led, OUTPUT);            // 设置LED引脚为输出模式
}

void loop()
{                      // 主循环函数（重复执行）
  digitalWrite(led, HIGH);         // 点亮LED（输出高电平）
  delay(1000);                     // 保持1秒（1000毫秒）
  digitalWrite(led, LOW);          // 熄灭LED（输出低电平）
  delay(1000);                     // 保持1秒（1000毫秒）
}

测试结果

按照上图接好线，上传好代码，上电后，我们可以看到LED灯在闪烁了，这样我们的实验现象为LED不停闪烁，间隔大约为1秒。

实验十二 2N2222A控制电机转动实验#

实验说明

2N2222A是也一个NPN三极管，这个实验和上一实验类似，中我们将2N2222A当做一个开关，我们通过控制2N2222A，控制一个电机转动。

2N2222A引脚说明如下图

../_images/f0d06ba0b4d925696ed124af0ba0318b.png

1 为E发射极 2为B基极 3为C集电极

实验器材

开发板*1

USB线*1

BC547*1

130电机*1

220Ω 电阻*1

面包板*1

面包板连接线若干

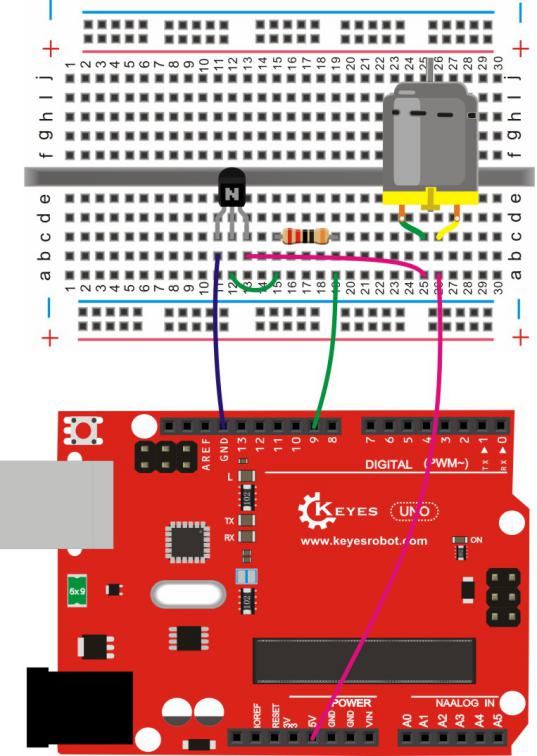

接线图

../_images/005d589f97c9f347b52ae579b62cb2fd.jpeg

测试代码

int led = 9;           // 定义LED连接的引脚为数字引脚9

void setup()
{         // 初始化函数（上电/复位时执行一次）
  pinMode(led, OUTPUT); // 将LED引脚设置为输出模式
}

void loop()
{          // 主循环函数（重复执行）
  digitalWrite(led, HIGH);   // 点亮LED（输出高电平5V）
  delay(1000);               // 保持点亮状态1秒（1000毫秒）
  digitalWrite(led, LOW);    // 熄灭LED（输出低电平0V）
  delay(1000);               // 保持熄灭状态1秒
}

测试结果

按照上图接好线，上传好代码，上电后，我们可以看到电机转1秒钟，停1秒钟，循环交替。

3、Arduino

目录

3、Arduino#

3.1、Arduino IDE和驱动的安装#

3.2、Arduino IDE的使用方法#

3.3、实验课程#

实验一 LED 闪烁实验#

实验二 呼吸灯实验#

实验三 广告灯实验#

实验四 交通灯实验#

实验五 按键控制LED实验#

实验六 抢答器实验#

实验七 电位器调控灯光亮度实验#

实验八 无源蜂鸣器实验#

实验九 感光灯实验#

实验十 热敏电阻传感器实验#

实验十一 BC547控制LED实验#

实验十二 2N2222A控制电机转动实验#

实验二呼吸灯实验#

实验三广告灯实验#

实验四交通灯实验#

实验五按键控制LED实验#

实验六抢答器实验#

实验七电位器调控灯光亮度实验#

实验八无源蜂鸣器实验#

实验九感光灯实验#

实验十热敏电阻传感器实验#
