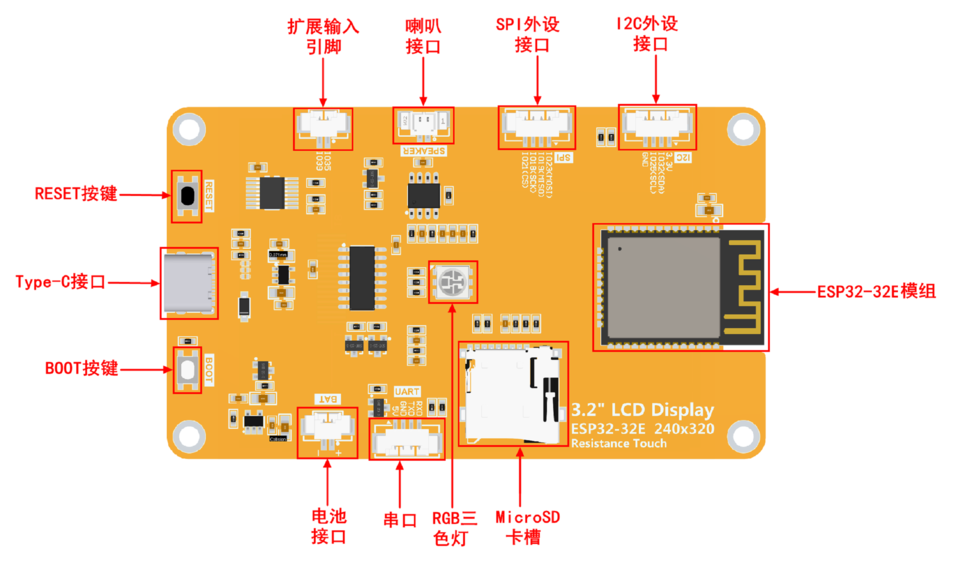

接口定义

接口功能说明

接口	功能说明
ESP32-32E模组	显示模块主控，控制板载外设和外接外设。
MicroSD卡槽	插入Micro SD卡，用来扩展存储空间，例如存放字库、图片、音频文件等大数据内容。
RGB三色灯	包含红、绿、蓝三种颜色的LED灯，每种灯都可由IO控制，用来指示状态。
串口	1.25mm 4P座子。可用于串口调试、下载以及通信。需外接USB转串口模块。
电池接口	1.25mm 2P座子，用于接入3.7V聚合锂电池， 通过电池充电管理电路对电池进行充电，也可用于电池供电。 注意接口正、负极。
BOOT按键	用于进入下载模式或者按键测试。 按住此按键上电，然后松开可进入下载模式， 或者上电后，按住此按键，再按RESET键，松开RESET键后，再松开此按键，也可以进下载模式。 不需要进入下载模式时，此按键可做普通按键使用。
TYPE-C接口	用于模块供电和下载程序。此接口和模块上的一键下载电路相连， 可实现自动进入下载模式（无需按BOOT键）。
RESET按键	用于ESP32主控以及LCD复位，按下后电平复位。
扩展输入引脚	1.25mm 2P座子。IO35和IO39两个只有输入功能的IO，用于接入输入信号。
喇叭接口	1.25mm 2P座子。用于接入喇叭播放音频。
SPI外设接口	1.25mm 4P座子。用于外接SPI通信设备，此SPI接口和MicroSD共用。可做普通IO使用。
I2C外设接口	1.25mm 4P座子。用于外接IIC通信设备。可做普通IO使用。

ESP32引脚分配

板载设备	ESP32连接引脚	板载设备引脚说明
液晶屏	IO15	液晶屏片选控制信号，低电平有效
	IO2	液晶屏命令/数据选择控制信号 高电平：数据，低电平：命令
	IO14	SPI总线时钟信号（液晶屏和触摸屏共用）
	IO13	SPI总线写数据信号（液晶屏和触摸屏共用）
	IO12	SPI总线读数据信号（液晶屏和触摸屏共用）
	EN	液晶屏复位控制信号，低电平复位（和ESP32-32E主控共用复位引脚）
	IO27	液晶屏背光控制信号（高电平点亮背光，低电平关闭背光）
电阻触摸屏	IO14	SPI总线时钟信号（触摸屏和液晶屏共用）
	IO13	SPI总线写数据信号（触摸屏和液晶屏共用）
	IO12	SPI总线读数据信号（触摸屏和液晶屏共用）
	IO33	电阻触摸屏片选控制信号，低电平有效
	IO36	电阻触摸屏触摸中断信号，产生触摸时，输入低电平到主控
RGB三色灯	IO22	红色LED灯（共阳极，低电平点亮，高电平关闭）
	IO16	绿色LED灯（共阳极，低电平点亮，高电平关闭）
	IO17	蓝色LED灯（共阳极，低电平点亮，高电平关闭）
MicroSD 卡	IO5	SD卡片选信号，低电平有效
	IO23	SD卡SPI总线写数据信号（MicroSD 卡和SPI外设共用）
	IO18	SD卡SPI总线时钟信号（MicroSD 卡和SPI外设共用）
	IO19	SD卡SPI总线读数据信号（MicroSD 卡和SPI外设共用）
音频	IO4	音频使能信号，低电平使能，高电平禁止
	IO26	音频信号DAC输出信号
按键	IO0	下载模式选择按键（按住该按键上电，然后松开就会进入下载模式）
	EN	ESP32-23E复位按键，低电平复位（和液晶屏复位共用）
串口	RXD0(IO3)	ESP32-32E串口接收信号（如果不使用串口，可做普通IO使用）
	TXD0(IO1)	ESP32-32E串口发送信号（如果不使用串口，可做普通IO使用）
电池	IO34	电池电压ADC值获取信号（输入）
SPI外设	IO21	SPI外设片选信号，低电平有效（如果不使用SPI设备，可做普通IO使用）
	IO18	SPI外设的SPI总线时钟引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）
	IO19	SPI外设的SPI总线读数据引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）
	IO23	SPI外设的SPI总线写数据引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）
I2C外设	IO25	I2C外设的I2C总线时钟引脚（如果不使用I2C设备，可做普通IO使用）
	IO32	I2C外设的I2C总线数据引脚（如果不使用I2C设备，可做普通IO使用）
未使用	IO35	只能做输入IO使用
	IO39
