接口定义#

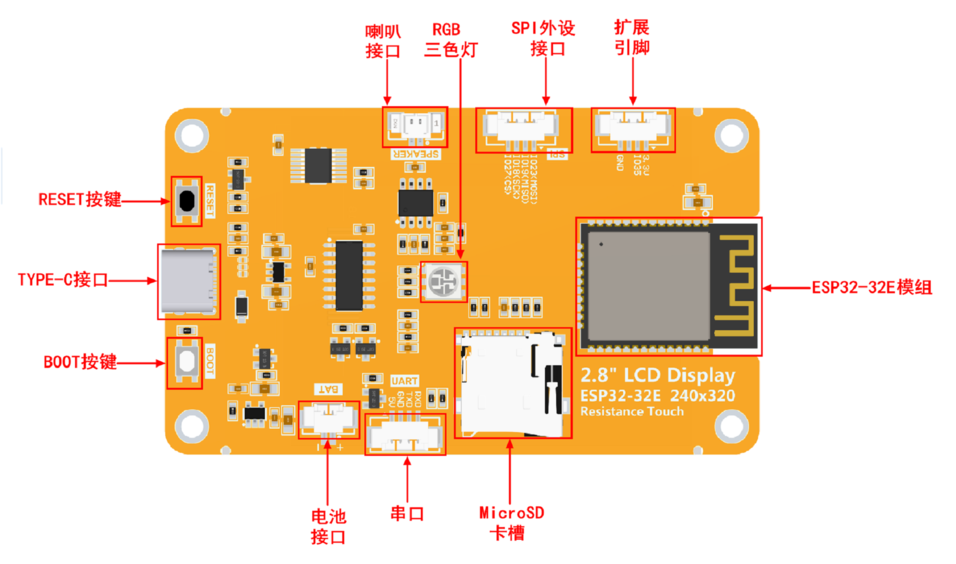

接口功能说明#
接口 |
功能说明 |
|---|---|
ESP32-32E模组 |
显示模块主控，控制板载外设和外接外设。 |
MicroSD卡槽 |
插入Micro SD卡，用来扩展存储空间，例如存放字库、图片、音频文件等大数据内容。 |
RGB三色灯 |
包含红、绿、蓝三种颜色的LED灯，每种灯都可由IO控制，用来指示状态。 |
串口 |
1.25mm 4P座子。可用于串口调试、下载以及通信。需外接USB转串口模块。 |
电池接口 |
1.25mm 2P座子，用于接入3.7V聚合锂电池， 通过电池充电管理电路对电池进行充电，也可用于电池供电。 注意接口正、负极。 |
BOOT按键 |
用于进入下载模式或者按键测试。 按住此按键上电，然后松开可进入下载模式， 或者上电后，按住此按键，再按RESET键， 松开RESET键后，再松开此按键，也可以进下载模式。 不需要进入下载模式时，此按键可做普通按键使用。 |
TYPE-C接口 |
用于模块供电和下载程序。此接口和模块上的一键下载电路相连， 可实现自动进入下载模式（无需按BOOT键）。 |
RESET按键 |
用于ESP32主控以及LCD复位，按下后电平复位。 |
扩展输入引脚 |
1.25mm 4P座子。引出GND、3.3V、IO35三个引脚， 其中IO35只能做输入引脚使用。 |
喇叭接口 |
1.25mm 2P座子。用于接入喇叭播放音频。 |
SPI外设接口 |
1.25mm 4P座子。用于外接SPI通信设备， 此SPI接口和MicroSD共用。可做普通IO使用。 |
ESP32引脚分配#
板载设备 |
ESP32连接引脚 |
板载设备引脚说明 |
|---|---|---|
液晶屏 |
IO15 |
液晶屏片选控制信号，低电平有效 |
IO2 |
液晶屏命令/数据选择控制信号 高电平：数据，低电平：命令 |
|
IO14 |
液晶屏SPI总线时钟信号 |
|
IO13 |
液晶屏SPI总线写数据信号 |
|
IO12 |
液晶屏SPI总线读数据信号 |
|
EN |
液晶屏复位控制信号，低电平复位（和ESP32-32E主控共用复位引脚） |
|
IO21 |
液晶屏背光控制信号（高电平点亮背光，低电平关闭背光） |
|
电阻触摸屏 |
IO25 |
电阻触摸屏SPI总线时钟信号 |
IO32 |
电阻触摸屏SPI总线写数据信号 |
|
IO39 |
电阻触摸屏SPI总线读数据信号 |
|
IO33 |
电阻触摸屏片选控制信号，低电平有效 |
|
IO36 |
电阻触摸屏触摸中断信号，产生触摸时，输入低电平到主控 |
|
RGB三色灯 |
IO22 |
红色LED灯（共阳极，低电平点亮，高电平关闭） |
IO16 |
绿色LED灯（共阳极，低电平点亮，高电平关闭） |
|
IO17 |
蓝色LED灯（共阳极，低电平点亮，高电平关闭） |
|
MicroSD 卡 |
IO5 |
SD卡片选信号，低电平有效 |
IO23 |
SD卡SPI总线写数据信号（MicroSD 卡和SPI外设共用） |
|
IO18 |
SD卡SPI总线时钟信号（MicroSD 卡和SPI外设共用） |
|
IO19 |
SD卡SPI总线读数据信号（MicroSD 卡和SPI外设共用） |
|
音频 |
IO4 |
音频使能信号，低电平使能，高电平禁止 |
IO26 |
音频信号DAC输出信号 |
|
按键 |
IO0 |
下载模式选择按键（按住该按键上电，然后松开就会进入下载模式） |
EN |
ESP32-23E复位按键，低电平复位（和液晶屏复位共用） |
|
串口 |
RXD0(IO3) |
ESP32-32E串口接收信号（如果不使用串口，可做普通IO使用） |
TXD0(IO1) |
ESP32-32E串口发送信号（如果不使用串口，可做普通IO使用） |
|
电池 |
IO34 |
电池电压ADC值获取信号（输入） |
SPI外设 |
IO27 |
SPI外设片选信号，低电平有效 （如果不使用SPI设备，可做普通IO使用） |
IO18 |
SPI外设的SPI总线时钟引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用） |
|
IO19 |
SPI外设的SPI总线读数据引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用） |
|
IO23 |
SPI外设的SPI总线写数据引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用） |
|
未使用 |
IO35 |
只能做输入IO使用 |
